아주 얇으면서 휘어지는 안정한 분자전자소자 제작
나미진 기자|mijindami@kidd.co.kr
페이스북 트위터 카카오스토리 네이버블로그 프린트 PDF 다운로드

아주 얇으면서 휘어지는 안정한 분자전자소자 제작

“가볍고 쉽게 변형되는 초소형 전자소자 개발 가능성 열어”

기사입력 2012-07-16 00:01:25
페이스북 트위터 카카오스토리 네이버블로그 프린트 PDF 다운로드
아주 얇으면서 휘어지는 안정한 분자전자소자 제작

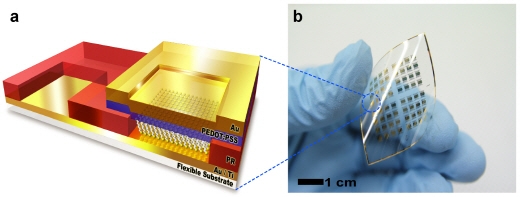

그림 a. 실험에 사용된 유연한 분자전자소자 개략도 (아래부터 위 순서로, 플라스틱 기판, 하부 전극 (Au/Ti), 감광제 (photo-resistor), 전도성 고분자, 상부 전극 (Au)) 그림 b. 실제 실험에 사용된 유연한 분자전자소자 사진 (총 512 개의 소자가 있음)




[산업일보]
자기조립단분자막을 이용해 극심하게 휘어져도 기능과 성능이 모두 안정한 아주 얇은(초박막) 분자전자소자가 국내 연구진에 의해 제작됐, 앞으로 휴대용 기기뿐만 아니라 다양한 전자소자에서 매우 가볍고 쉽게 휘어질 수 있는 초소형 전자소자가 개발될 것으로 전망된다.

서울대 이탁희 교수(42)가 주도하고, △박성준 박사과정생(광주과기원) △왕건욱 연구원 △윤명한 교수(광주과기원) 등이 참여한 이번 연구는 교육과학기술부(장관 이주호)와 한국연구재단(이사장 이승종)이 추진하는 중견연구자지원사업(도약연구)과 선도연구센터지원사업(NCRC)의 지원으로 수행됐고, 세계 최고 과학전문지인 ‘네이처’의 자매지로서 나노 분야의 권위 있는 학술지인 ‘Nature Nanotechnology ’ 최신호(7월 4일자)에 게재됐다. (논문명 : Flexible molecular-scale electronic devices)

분자전자소자(molecular electronics)는 분자 크기가 매우 작고(보통 수 나노미터 미만, 10억분의 수 미터 미만) 자기조립공정이 가능해, 고집적이면서도 저렴한 전자소자를 만들 수 있어 전 세계적으로 활발히 연구되고 있는 분야이다.

그러나 지금까지 알려진 분자전자소자는 대부분 딱딱한 기판(예, 실리콘) 위에서 만들기 때문에 자유자재로 휘어질 수(플렉시블) 없었다. 또한 기존의 휘어지는 유기전자소자(organic electronics)는 두께가 수 마이크로(100만분의 1미터)여서 상대적으로 큰 것이 단점이었다.

이 교수 연구팀은 박막 두께가 1~2나노미터로 매우 얇은 자기조립단분자막을 휘어지는 플라스틱 기판 위에 전자소자로 제작하는데 성공했다.

특히 이 교수팀의 분자(나노)크기의 휘어지는 유기전자소자는 반복적인 휨 현상이나 다양하게 휘어진 환경에서도 전기적 전도 특성이 안정적으로 제어됐다.

또한 연구팀의 분자전자소자는 점차적으로 휘거나, 매우 심하게 혹은 다양한 형상의 휨 환경에서도 안정적이고, 1,000회 이상의 반복적인 휨 테스트에서도 고유의 상태를 유지했다.

이 교수는 지난 2009년 단일 분자 한 개가 트랜지스터 소자로 작동될 수 있음을 세계 최고 권위지 ‘네이처’에 발표했는데, 이번 연구는 이러한 분자소자가 플렉시블한 환경에서도 정상적으로 구동될 수 있음을 검증한 연구결과여서 의미가 크다.

이탁희 교수는 “이번 연구는 나노크기의 매우 얇은 단일 분자를 이용해 자유자재로 휘어질 수 있는 유연한 분자전자소자를 개발할 수 있는 가능성을 열었다”고 연구의의를 밝혔다.
