인덕터 1개 사용으로 설계 단순화 실현

[산업일보]
리니어 테크놀로지 코리아(대표 홍사곽)는 고전압 인버팅 DC/DC 컨트롤러(제품명: LTC3863)를 출시했다.

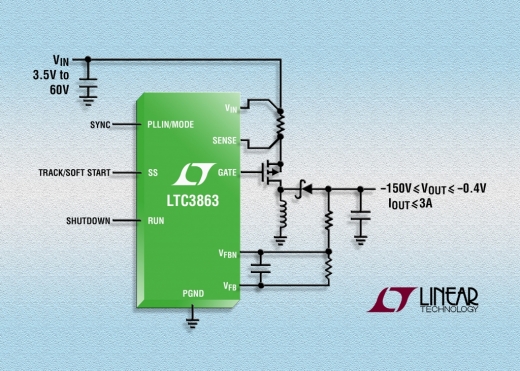

이 제품은 포지티브 입력 전압에서 네거티브 전압을 생성하며 단일 인덕터 1개만 사용한다. 대부분의 저전력 또는 중간 전력 인버터는 커플된 인덕터 토폴로지나 회로 크기 및 복잡도를 증가시키는 트랜스포머를 활용한다.

LTC3863은 모든 인터페이스가 포지티브 그라운드를 기준으로 하므로 설계를 더욱 단순화시킨다. LTC3863의 모든 핀은 네거티브 전압에 연결되지 않으며 출력 전압은 단지 외부 부품 선택에 의해서만 제한된다.

LTC3863은 3.5 ~ 60V 입력 전원 범위에서 동작하며 높은 전압 과도 상태를 보호할 수 있도록 설계돼 자동차 콜드 크랭크 기간 동안 지속적으로 동작하고 폭넓은 범위의 입력 소스 및 배터리를 커버할 수 있게 한다.

이 디바이스는 대기 모드 일 때 낮은 대기 전류와 Burst Mode® 동작일 때 실현되는 출력으로 배터리 구동식 애플리케이션의 동작 시간을 증가시킬 수 있다. LTC3863의 출력 전압은 -0.4 ~ -150V로 설정될 수 있거나 최고 3A(Typical)일 때 더 낮게 설정될 수 있다. 이 같은 특징을 통해 12V 또는 24V 자동차, 중장비, 산업용 제어, 로봇 및 통신 애플리케이션에 적합하다.

LTC3863은 외부 P 채널 MOSFET을 구동하며, 50kHz에서 850kHz 사이 선택할 수 있는 고정 주파수로 동작하며 75 ~ 750kHz의 외부 클록으로 동기화시킬 수 있다. 이 제품의 전류 모드 아키텍처는 편리한 루프 보정, 고속 과도응답, 과전류 보호시 싸이클 대 싸이클동작, 뛰어난 라인 레귤레이션을 제공한다. 출력 전류 감지는 센스 레지스터에 대한 전압 드롭을 측정함으로써 달성된다.

추가적인 기능으로는 프로그램이 가능한 소프트 스타트 또는 트랙킹, 과전압 보호, 과전류 및 단락회로 보호, 파워 굿 출력 신호를 비롯해 인접 핀 개방과 단락에 대해 검증된 FMEA(Failure Mode and Effects Analysis) 기능을 제공한다.

LTC3863은 12핀 열 성능이 향상된 MSOP 및 3mm X 4mm QFN 패키지로 제공된다. LTC3863E와 LTC3863I 버전은 -40 ~ 125°C 접합 온도에서 동작한다. LTC3863H 급 제품은 -40 ~ 150°C 동작 접합 온도에서 동작할 수 있도록 보장된다. LTC3863MP는 -55 ~ 150°C 동작 접합 온도에서 동작할 수 있도록 보장된다.
