신개념의 비접촉식 레이저 변위센서

[산업일보]
카이스코퍼레이션의 KL2 시리즈는 CCD를 삼각측정방식의 레이저변위센서로서, 검출범위에 따라 4가지 종류의 센서헤드를 갖추어 다양한 어플리케이션에 대응하고있다. 10kHz의 고속샘플링으로 고정도와 간편한 조작성을 겸비한 KL2 시리즈는 세계최초로 2개의 센서헤드를 1대의 컨트롤러에 연결가능하며, 컨트롤러에 내장된 LCD 디스플레이는 간편하게 공차관리 및 센서간 연산 등 다양한 데이터 관리를 실현시켰다. 내장되어 있는 연산모드 중에서 A+B 모드로는 이동중인 시트 재의 두께측정을 용이하게 할 뿐만 아니라, 별도의 연산장치나 디스플레이의 추가 구매 없이 All in One의 컨셉으로 현장적용이 손쉽게 가능하게 되었다. 주요특징을 살펴보면,

측정범위, 분해능에 따른 4종류의 센서헤드
- 단거리 타입 KL2-10 분해능 1㎛
- 중거리 타입 KL2-40 분해능 3㎛
- 장거리 타입 KL2-200 분해능 40㎛
- 투명체 타입 KL2-L2 분해능 0.1㎛

고속, 고정도의 측정을 가능하게 한 2개의 기술
1) 고감도 CCD센서와 전자셔터(자동광량제어)의 상승효과로 대상물체의 색이나 광택때문에 발생하는 오차가 감소되며, 재질의 영향을 거의 받지않으면서 직선성 1㎛을 달성.
2) 고감도 CCD센서 - 수광소자에 종래의 5배의 화소수를 가진 CCD센서를 채용, 소자의 감도가 향상됨으로 직선성이 10배(기존품 비교) 향상됨
3) 전자셔터(자동광량제어) - 대상물체의 반사율에 맞춰 레이저의 수광량을 자동조절, 최적으로 제어하여 오차 발생률을 최소화.

콘트롤러와 모니터를 일체화
세계최초로 콘트롤러와 모니터를 일체화한 앰프를 실현, 모니터에는 칼라 LCD를 채용함으로 한번에 여러 정보를 표시할 수 있으며, 조작판넬에는 백라이트가 부착된 대형버튼을 보기쉽게 배열하여 어두운 현장에서도 조작이 쉽도록 하였다. (센서헤드 2개 연결시 A, B 각각의 Data Dis play 가능)

2대의 센서헤드를 1대의 앰프로 제어
2대의 센서헤드의 측정결과를 연산해서 두께나 폭을 측정가능하도록 하였고, 2대를 단독으로 각각 측정도 가능하게 되어있다. 또한 센서헤드의 조합이 자유로와 측정범위가 다른종류의 센서헤드도 동시에 사용할 수 있다.

5종류의 비교출력이 단독으로 설정가능
상하한 설정이 가능한 5개의 비교출력을 기능을 장착하고 있으며, 출력을 측정범위 내에서 임의로 설정이 가능하다.
아날로그 출력은 전류와 전압출력 모두 사용가능
4~20mA의 전류출력과 -5~+5V의 전압출력을 장비 사양에 따라 어떤 것도 사용이 가능하다. <그림 3>

8채널의 BANK의 변경이 가능
종류의 설정 조건을 보존하고 BANK 변경입력에 의해 외부에서 각 설정을 불러낼 수 있음. 앰프 내의 버튼으로도 BANK 변경이 가능하며, 관리공차를 변경할 때마다 설정할 필요가 없다.

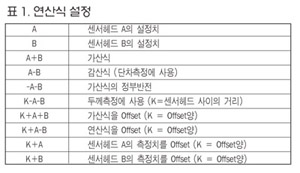

풍부한 연산기능으로 다양한 용도에 대응
다음과 같은 10종류의 연산처리가 가능하기 때문에 사양에 따라 최적의 처리를 선택 가능하다.


필터기능을 장착
Averaging을 설정하지 않고, high pass filter, Low pass filter 기능을 장착, Low pass filter는 정확한 측정을 방해하는 Noise를 감소시켜 안정성을 향상시킬 수 있다. High pass filter는 완만한 변화만을 측정하는 것이 가능하다.

탈착식 단자대 채용
간단하게 탈착이 가능한 단자대로 배선 작업이 용이하며, 좁은 곳이나, 높은 곳등 배선하기 어려운 장소에서도 작업성을 향상시킬 수 있다. 또한 앰프 교환 시에도 배선을 다시 하지 않고, 단자대만 교체가 가능하다.
문의:(02)563-0888

용 어 해 설

<밸브(Valve)>
유체계통에 있어서 흐름의 방향과 지향을 바꾸거나 유량을 조절하거나 흐름을 정지하거나 또는 압력을 조절하거나 하기 위한 기구를 말한다.
예를들면 절환밸브는 흐름의 방향(형)을 바꾸는 밸브이며 파일로트밸브는 유량을 제어하는 밸브이며 폐지밸브는 흐름을 정지하는 밸브이며 또 압력조절밸브는 압력을 조절하는 밸브이다.
밸브는 그 기능, 조작방식, 형상, 조합 등에 따라서 여러 가지 이름이 붙어있다. 예를들면 제어밸브, 감압밸브, 릴리프밸브, 언로드밸브, 시퀀스밸브, 디세러레이션밸브, 안전밸브 등은 밸브의 기능을 나타내고 있고 전자밸브, 유압파이로트밸브, 수동밸브 등은 조작방식을 나타내고 있으며 스플밸브, 포페트밸브, 침밸브(니들밸브)등은 형상을 나타내고 있다.
유압서보기구에 자주 이용되는 밸브에 서보밸브가 있는데 이것은 전기신호 등의 입력신호에 따라서 유량과 압력을 연속적으로 제어할 수 있는 고성능한 밸브이다.

이상현 / (주)카이스 코퍼레이션whitehyun@hanmail.net
