아날로직테크, 스텝다운 컨버터 AAT1171 출시

[산업일보]
무선 랜, 개인용 미디어 플레이어 등 모바일 소비가전 제품을 위한 통합형 전압 조절 반도체 솔루션 전문 업체 아날로직테크(AnalogicTech, www.analogictech.com)는 14일, 신제품 DC/DC 스텝다운 컨버터(제품명: AAT1171)를 출시한다고 밝혔다.

AAT1171은 특히 WCDMA(wideband code division multiple access : 휴대전화, 포켓벨 등을 통한 이동통신 무선접속) 및 CDMA(code devision multiple access : 코드분할 다중접속) 단말기에서 파워 앰프에 공급되는 전력을 조절하는데 최적의 성능을 자랑한다. 파워앰프의 동작 전압을 다양하게 조절함으로써 장치의 효율을 높이고 핸드폰의 통화 시간을 연장할 수 있게 한 것이 이 제품의 특징이다.

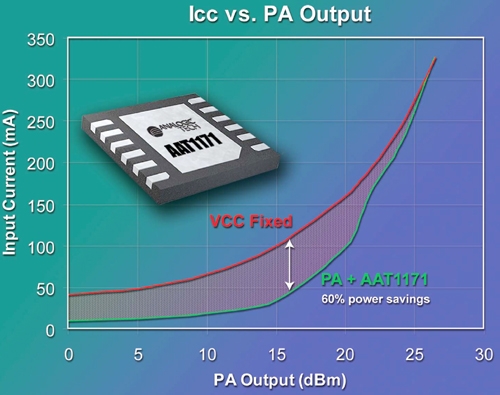

또한 AAT1171는 더 작고 가벼운 휴대폰 단말기 제작에도 기여한다. 전형적인 WCDMA 단말기 전송 프로파일을 통해 파워앰프는 약 +16dBm 출력에서 동작한다. 이는 동작 수명 전체의 약 50~60%를 차지하는 것이다. 하지만 배터리에서 직접 전력을 공급하지 않고 AAT1171에서 전력을 공급하면, 파워앰프는 +16dBm 레벨에서 전력 소모를 60% 가량 절약할 수 있다. 이는 배터리의 수명을 연장시키면서 소형의 장치를 사용할 수 있게하는 요인이 된다.


AAT1171은 2.7~5.5V의 넓은 입력 전압 범위 안에서 작동한다. 이 입력 전압은 베이스밴드 프로세서로부터 나오는 실시간 출력 신호를 통해 제어되며, 최대 600mA의 연속 부하 전류를 제공한다.

한편, 출력전압의 경우는 0.6~3.6V까지 다양하게 제공함에 따라 저/고 전송 레벨 모두에서 파워앰프의 효율을 최적화 할 수 있다. 엄격한 WCDMA 요건을 충족시키기 위해 출력 전압은 30ms 이내로 응답할 수 있도록 돼 있다. 또한 효율을 증가시키기 위해 AAT1171은 풀(full)/경부하 조건에서 업계 최저 수준의 대기 전류(quiescent current)를 제공한다. 이 제품의 평균적인 무부하 대기전류는 45μA로 매우 낮게 나타난다.

또한 AAT1171의 스위칭 주파수는 2MHz로 높기 때문에 시스템 설계자는 초소형 2.2μH 인덕터 및 4.7μF 커패시터를 출력에 사용할 수 있다. 뿐만 아니라 전류 제한, 단락 및 과온도 셧다운 보호회로를 갖추고 있어 디바이스의 무결성을 보장한다. AAT1171은 -40~ +85°C 사이에서 작동이 가능하다.




미디어다아라 전은경 기자(miin486@daara.co.kr)
