리니어 테크놀로지, 입력 DC/DC 컨트롤러 개발

N채널 MOSFET 구동, 최대 20A 공급

기사입력 2006-07-28 13:43:45

[산업일보]

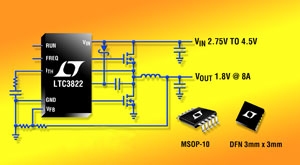

리니어 테크놀로지 코리아(대표 홍사곽, www.linear.com)가 2.75V ~ 4.5V 입력 싱크로너스 스텝다운 DC/DC 컨트롤러(제품명 LTC3822)를 개발했다고 28일 발표했다.

이번에 개발된 제품은 게이트 드라이브를 위한 외부 서플라이 없이도 N 채널 MOSFET을 구동할 수 있을 뿐만 아니라 MOSFET RDS(ON) 감지 전류를 이용하기 때문에 감지 저항이 필요 없어 효율을 향상시키고 솔루션 비용을 줄여준다. 정주파수 전류 모드 동작 기능을 통해 라인 및 로드 레귤레이션(load regulation)이 우수하고 과도 응답이 빠르다.

LTC3822는 매우 낮은 드롭아웃 레귤레이션을 위해 99% 듀티 사이클에서 동작하며, 동작 주파수는 300kHz ~ 750kHz 범위에서 조절 가능하다. -40ºC ~ 85ºC의 온도에서 동작하며, 동작 시 340uA, 셧 다운 시 7.5uA의 전력을 소모한다. 최대 20A의 부하 전류가 요구되는 단일 리튬 이온 배터리 구동 방식의 휴대용 기기에 사용된다.

제품은 10핀 MSOP과 그 보다 더 작은 3mm x 3mm DFN의 2가지 패키지로 제공된다.

미디어다아라 이경옥 기자(withok2@daara.co.kr)
