리니어테크놀로지, 500mA, 1MHz 싱크로너스 부스트 레귤레이터 출시

2mm x 2mm DFN 패키지 및 출력 차단/소프트스타트 특징

기사입력 2006-09-01 10:00:05

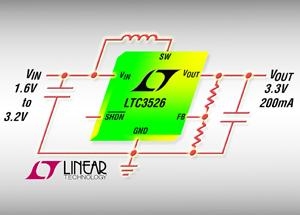

▲ 소프트스타트 및 출력 차단 기능의 500mA, 1MHz 싱크로너스 스텝업 DC/DC 컨버터

[산업일보]
1일 리니어테크놀로지코리아(대표 홍사곽, www.linear.com)는 출력 차단 및 통합 소프트스타트 기능을 제공하는 1MHz 전류모드 싱크로너스 부스트 DC/DC 컨버터(LTC3526)를 개발했다고 밝혔다.

이 제품의 내부 500mA 스위치는 0.85V ~ 4.4V의 입력 전압 범위로부터 5V의 높은 출력 전압을 제공한다. 이는 리튬이온/폴리머 또는 싱글/멀티셀 알카라인/NiMH 애플리케이션에 이상적이다.

또한 LTC3526은 단일 알카라인 셀로부터 최대 100mA의 연속 출력 전류(3.3V에서)를 제공할 수 있다. 싱크로너스 정류 기능을 통해 최고 94%의 높은 효율을 달성할 수 있는 것은 물론, 버스트모드(Burst Mode?) 동작은 대기 전류를 9uA까지 감소시키기 때문에 휴대용 애플리케이션에서 배터리 런타임을 연장할 수 있다.

출력 차단 특징은 셧다운 시 출력이 완전히 차단될 수 있도록 한다. 이는 또한 스타트 업 시 쇄도 전류를 제한해 입력 서플라이에 의해 발생되는 서지 전류를 최소화 한다. 이 밖에도 안티링잉(anti-ringing) 제어, 단락 보호, 소프트스타트 및 서멀 보호 등의 기능들이 제공된다.

또한 2mm x 2mm DFN-6 패키지와 1MHz의 고정 스위칭 주파수 특징이 결합돼 초소형 인덕터 및 커패시터를 이용할 수 있어 휴대용 애플리케이션에서 요구되는 초소형 솔루션 풋프린트를 제공한다.

한편, 가능한 최저 잡음 동작이 요구되는 애플리케이션을 위해 버스트모드 특징이 디세이블(disable)되는 LTC3526B 버전도 제공된다.

미디어다아라 전은경 기자(miin486@daara.co.kr)
