리니어테크놀로지, 1.1MHz, 25V 듀얼 스텝다운 DC/DC 컨버터 출시

[산업일보]

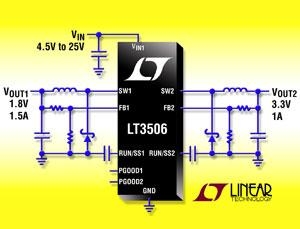

고성능 리니어 IC 개발 전문업체 리니어테크놀로지코리아(대표 홍사곽, www.linear.com)는 9일, 16핀 5mmx4mm DFN 패키지에 2개의 2A 파워 스위치를 탑재한 듀얼 전류 모드 PWM 스텝다운 DC/DC 컨버터(제품명; LT3506, LT3506A)를 개발했다고 밝혔다.

각각의 채널은 최대 1.6A의 출력 전류를 제공한다. 입력 범위는 3.6V~25V로 넓기 때문에 4셀 배터리, 5V 및 12V 레일, 레귤레이트 되지 않은 트랜스포머, 납축전지 및 분배 파워 서플라이를 포함해 다양한 소스로부터 전력을 레귤레이트 하는데 이상적이다. LT3506은 575kHz에서, LT3506A는 1.1MHz에서 스위칭하기 때문에 저가의 초소형 인덕터 및 세라믹 커패시터를 사용할 수 있음은 물론, 동시에 저출력 리플을 예측할 수 있다.

LT3506및 LT3506A의 낮은 VCESAT(210mV @1A) 내부 스위치는 88%의 높은 효율을 제공하고, 열 제약조건을 최소화하며, 배터리 런타임을 극대화 한다. 0.80V의 내부 레퍼런스로 쉽게 저전압 출력을 얻을 수 있다. 각 채널은 파워 시퀀싱을 좀 더 쉽게 처리할 수 있도록 개별 셧다운 및 소프트스타트 핀을 비롯해 파워 굿 표시기를 가지고 있다.

채널들은 각각에 대해 180도 역위상(out of phase)으로 스위칭하기 때문에 입력 리플을 감소시키고 커패시턴스 요구사항을 최소화 할 수 있다. 내부 사이클 간 전류 제한 기능은 단락 출력으로부터 보호하며, 소프트스타트 기능은 스타트 업 시 입력 전류 서지를 방지한다. 저전류(일반적으로 <30uA) 셧 다운 기능은 배터리 전원식 시스템에서 전력 관리를 보다 쉽게 할 수 있도록 해준다.

LT3506EDHD 및 LT3506AEDHD는 현재 열성능이 더욱 향상된 5mm x 4mm DFN-16 패키지로 제공된다. 제품 가격은 1천개 기준으로 개당 2.95달러 정도이다.



미디어다아라 전은경 기자(miin486@daara.co.kr)
