리니어테크놀로지, 16비트 쿼드 출력전압 DAC 개발

[산업일보]

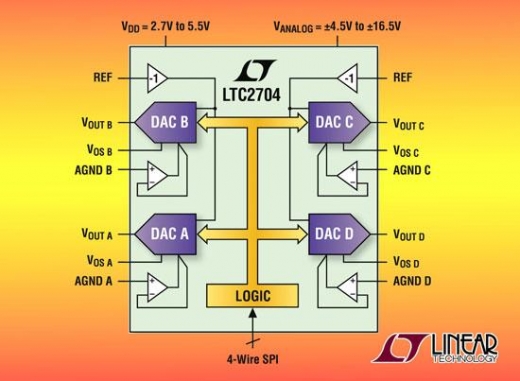

28일 리니어테크놀로지코리아(대표 홍사곽)가 6개의 소프트웨어 프로그래머블 출력 전압 범위를 가지는 16비트 쿼드 전압 출력 DAC(제품명: LTC2704-16)를 개발했다고 밝혔다.

이들 4개 DAC 각각은 4개의 바이폴라 출력 범위(±10V, ±5V, ±2.5V, or -2.5 ~ 7.5V) 중 하나, 또는 2가지 유니폴라 출력 범위(0V ~ 5V, 또는 0V ~ 10V) 중 하나를 위해 3와이어 SPI 호환 직렬 인터페이스를 통해 프로그램 될 수 있다.

LTC2704-16은 ±2LSB(최대) INL 및 ±1LSB(최대) DNL의 우수한 DC 성능을 제공한다. LTC2704-16은 이중 ±5V ~ ±15V 아날로그 서플라이 및 3V ~ 5V 디지털 서플라이로 동작한다. 이 DAC의 소프트웨어 프로그래머블 소프트스팬(SoftSpan™) 출력 범위 및 모든 내부 레지스터의 직렬 리드백(readback)은 산업 및 공정 제어 애플리케이션, 계측기 및 자동 테스트 장비에 이상적이다.

LTC2704-16은 각 DAC쌍을 위해 레퍼런스 입력을 제공한다. 이들 레퍼런스 입력 전압은 내부적으로 전도되며, 7.25V까지 구동돼 최대 ±14.5V의 출력 스윙을 제공한다. LTC2704-16의 출력 버퍼는 정확도를 유지하면서 각 파워 서플라이 레일의 500mV 내에서 스윙한다. 출력 버퍼는 12V ±10% 산업 서플라이에서 정밀 ±10V 출력을 제공한다.

각 DAC는 오프셋 조정 핀, 시스템 오프셋 버퍼드 그라운드 연결 및 전압 피드백 핀을 포함하고 있어 원격 에너지 감지 애플리케이션이 가능하다. DAC 출력은 최대 1000pF의 정전용량성 부하 또는 최대 5mA의 전류 부하를 직접 구동한다.

뿐만 아니라 저입력 전압 잡음(0.8uVRMS)을 통해 출력 필터링이 거의 필요 없다. 0V ~ 5V의 출력 스케일에서의 미드스케일 전환은 일반적으로 초당 2nV에 불과한 글리치 임펄스를 만들고, 풀스케일 20V 변환은 10나노초 안에 1LSB 내로 안정된다. LTC2704-16은 ±15V에서 DAC 당 4.5mA의 공급 전류를 소모하고, 1mA(최대)Rkwl 공급 전류가 감소하는 수면 모드가 특징이다.
