키슬리, 하이브리드 시스템용 PXI 제품 출시

높은 생산 테스팅 처리능력 돋보여

기사입력 2006-12-18 17:49:26

[산업일보]
첨단 측정 기술 관련 솔루션 전문개발 업체인 키슬리인스트루먼츠코리아(지사장 양웅모, www.keithley.co.kr, NYSE:KEI)는 18일 정밀 장비를 이용하는 하이브리드 테스트 시스템의 일환으로 고속 자동 생산 테스팅을 겨냥한 PXI 신제품군을 출시했다.

PXI 제품군은 고속 데이터 획득 기능 및 완벽한 트리거 동기화 특성을 갖는다. 작업자는 신제품군의 기능에 키슬리 인스트루먼츠가 보유한 정밀 계측 역량을 접목해 우수한 하이브리드 테스트 시스템 아키텍처를 구축할 수 있다. 또한 분산 프로그래밍과 동시 실행 기능을 갖춘 아키텍처인 TSPTM(테스트 스크립트 프로세서) 등 키슬리의 또 다른 신제품을 이용하면 고도의 정확도와 처리능력을 확보할 수 있다.

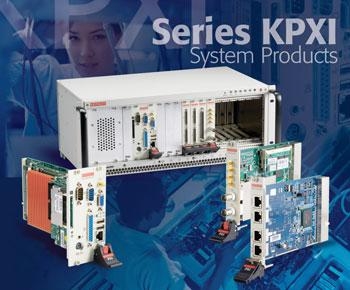

이번에 선보인 키슬리 KPXI 신제품군은 동시 데이터 획득 보드, 다기능 아날로그 I/O 보드, 고속 아날로그 출력 보드, 130MS/초 디지타이저 모듈, 디지털 I/O 모듈, PXI 섀시, 임베디드 PC 컨트롤러, MXI 브리지(PC 원격 제어용), GPIB 인터페이스 카드 등으로 구성된다.

KPXI 제품은 키슬리의 시리즈 2600 시스템 소스미터 다채널 I-V 테스트 솔루션 등 정밀 계측 장비에 최적 통합할 수 있는 설계 구조를 지니고 있다. 2600은 사용자가 PC 운영체제 및 관련 통신 지연과 상관없이 다중 채널에 걸쳐 고속 자동 테스트 시퀀스를 프로그래밍 및 실행하도록 하는 TSPTM 및 TSP-LinkTM가 특징이다. 이러한 유연성은 분산 프로그래밍과 동시 실행 기능을 사용하는 다양한 장비와 데이터 획득 제품들과 접목돼 테스트 엔지니어들이 처리율과 정밀도를 최대화한 시스템을 설계할 수 있도록 해준다.

키슬리 인스트루먼츠의 마크 시저(Mark Cejer) 마케팅 디렉터는 “오늘날의 엔지니어는 측정의 방식을 결정하는 것과 더불어 최상의 성능과 속도라는 두 마리 토끼를 잡을 수 있는 장비 및 컴퓨터 인터페이스 궁합을 찾는 문제로 골치를 앓고 있다”며 “정밀계측 제품과 PXI, LXI, GPIB 솔루션을 결합한 키슬리의 제품을 사용하면 작업자가 자사 애플리케이션에 최적화된 하이브리드 테스트 시스템 구축할 때 당면하는 여러 문제를 한번에 해결할 수 있다”고 말했다.

키슬리 KPXI 제품군은 업계 표준 PCI 인터페이스를 근간으로 한 PXI 표준(장비용 PCD 확장 표준-PCI eXtensions for Instrumentation)을 따르고 있다. 키슬리 KPXI 제품에는 LabViewTM, 마이크로소프트 닷넷, 비쥬얼 베이직, C프로그래밍 언어와 호환되는 소프트웨어 예제와 드라이버가 포함돼 있다.

KPXI 제품군의 구성

* 동시 DAQ (KPXI-SDAQ): 최대 16비트 해상도와 아날로그 출력 및 디지털 I/O가 장착돼 있는 병렬 채널 데이터 수집에 쓰는 동시 아날로그 I/O 보드. 개별 채널과 게인을 지니고 있어 1회 스캔 시 프로그래밍 간소화 및 처리율 개선 용도로 다른 대역폭에서 채널 재사용 가능.

*다기능 DAQ (KPXI-DAQ):　최대 96채널이 필요한 고속　애플리케이션용으로 최대 3MS/초의 샘플링 속도를 지닌 멀티플렉스 방식 아날로그 입력을 지닌 다기능 보드. 아날로그 출력, D I/O, 카운터/타이머 내장. 경쟁사 제품에 비해 최소한 50% 이상 빠른 속도 보장. 여러 어플리케이션에서 채널 대비 비용이 가장 적음.

*고속 아날로그 출력 (KPXI-AO): 이 보드 계열은 최대 1MS/초의 아날로그 출력 속도를 제공. 이는 PCI나 USB 보드에 비해 1000배 빠른 업데이트 속도 보유. 하이브리드 시스템에 내장된 장비 성능에 적합한 품질의 파형 출력.

*디지타이저 모듈 (KPXI-AI): 이 모듈은 최대 130MS/초 샘플링 속도를 보장하며, 아날로그 장비와 동기화되는 래칭(latching) 디지털 입력 지님. 14비트의 분해능과 온보드 타입의 512MB 메모리가 내장돼 있어 경쟁 제품에 비해 장시간 연속 샘플링 가능.

*디지털 I/O 모듈 (KPXI-DIO): 이 디지털 I/O 모듈군은 타이머와 릴레이 출력을 비롯해 다양한 디지털 I/O 기능과 특장점 제공. 모든 보드는 편의를 위해 동일한 드라이버 사용. 하이브리드 시스템 내 장비들 간 통신 속도와 테스트 속도를 높이기 위해 고속 핸드쉐이킹(handshaking) 기능 제공.

*PXI 섀시 (KPXI-SYS): 이 3U 섀시의 대규모 시스템을 구성할 경우, 경쟁 제품들에 비해 안정적인 성능과 가격을 제공하며, 최대 18개의 슬롯 제공.

*컨트롤러 (KPXI-CON): 이 제품군에는 임베디드 PC 컨트롤러와 PC 원격 제어용 MXI 브리지 포함. 임베디드 컨트롤러에는 하드 드라이브 백업 소프트웨어, WIN XP, KI-DAQ 드라이버, 테스트 코드 예제 포함. 모든 제품 하이브리드 시스템에서 높은 안전성 검사를 거친 컨트롤러.

*GPIB 인터페이스 (KPXI-488): 이 IEEE-488 호환 인터페이스를 쓰면 GPIB 장비에 손쉽게 연결해 통신 문제를 겪지 않고 고성능 하이브리드 시스템 구축 가능.

미디어다아라 전은경 기자(miin486@daara.co.kr)
