리니어테크놀로지, 2.2V 입력 고전력 스텝다운 DC/DC 컨트롤러 개발

[산업일보]

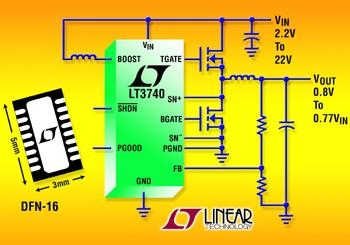

고성능 리니어 IC 개발 전문업체 리니어테크놀로지코리아(대표 홍사곽, www.linear.com)는 27일 고출력 전력 스텝다운 싱크로너스 컨트롤러(제품명: LT3740)를 개발했다고 밝혔다.

이 제품은 5V 보조 게이트 드라이브 서플라이 없이 초저입력 전압에서 동작이 가능하다. DC/DC 스텝다운 컨트롤러 외에 LT3740은 고유의 MOSFET 게이트 드라이브 전압을 생성하기 위한 DC/DC 스텝업 컨버터를 내장하고 있다.

이 기능은 저가의 5V 게이트 드라이브 N채널 MOSFET를 사용할 수 있어 서브로직 게이트 드라이브 MOSFET에 비해 효율을 3% 정도 높이고 2차 서플라이가 필요치않다. LT3740은 2A~20A의 로드 전류에서 93%의 효율로, 2.2V~22V의 입력 서플라이를 0.8V의 저출력으로 변환하는데 이상적이다. 이 제품은 전력 분배 시스템, POL(point-of-load) 레귤레이션 및 로직 서플라이의 변환과 같은 곳에 이용된다. LT3740은 5V, 3.3V 및 2.5V 레일로부터 스텝다운 할 수 있다.

또한 LT3740은 300kHz의 고정 주파수로부터 동작하고, 밸리(valley) 전류 모드 제어 방식을 채택해 과도 응답이 우수할 뿐만 아니라 온타임이 매우 낮은 것이 특징이다.

로우사이드 MOSFET 전류감지 아키텍처를 사용해 전류 제한 및 과부하 보호 기능을 제공하고, 효율을 향상시킴과 동시에 감지 저항의 필요성을 없애준다. 전류 제한 스레스홀드 레벨은 레인지 핀을 그라운드, 오픈 또는 입력 전압에 연결시킴으로써 선택될 수 있다. 이 밖에 파워굿(power good) 신호는 출력 전압을 모니터링 하는데 사용되며, 파워업 및 파워다운 시 출력 전압 제어를 위한 트랙킹 기능도 제공한다.

LT3740은 16핀 5mm x 3mm DFN 패키지로 제공되며, 동작 온도 범위는 -40°C ~ 85°C이다. 제품 가격은 1천개 기준으로 개당 1.95달러이다.




미디어다아라 전은경 기자(miin486@daara.co.kr)
