아날로직테크, 고효율 400mA 스텝다운 컨버터 개발

[산업일보]

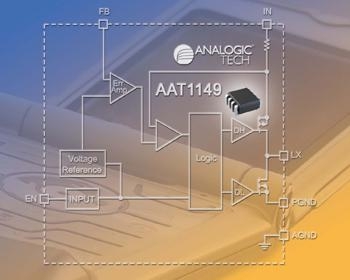

모바일 소비가전 제품을 위한 토탈 파워 매네지멘타(Total Power Managementa) 반도체 솔루션 제공업체 아날로직테크(지사장 나종배, www.analogictech.com)는 고성능과 빠른 트랜지언트가 특징인 400mA 스텝다운 컨버터(제품명: AAT1149)를 개발했다고 3일 밝혔다.

이 제품은 공간제약형 휴대용 애플리케이션을 겨냥해 고안됐다. 업계 최신 0603풋프린트 및 1mm 높이의 인덕터를 사용해 가장 작은 토털 솔루션 크기를 실현했다.

DMB(Digital Media Broadcast), DVB(Digital Video Broadcast)와 같이 새로운 스마트폰 애플리케이션용 무선 단말기 및 모듈을 개발하는 업체들은 시스템 두께와 풋프린트를 감소시키기 위해 고군분투하고 있다. 이를 감안할 때 0603풋프린트, 1mm 높이의 인덕터를 사용하고, 소형 2.0 x 2.1mm SC70JW 패키지로 제공되는 AAT1149는 이러한 애플리케이션의 요건을 충족시키면서 솔루션 크기 및 전력 효율 면에서 새로운 표준을 제시한다.

AAT1149는 2.7V~5.5V의 입력 전압 범위로부터 400mA의 부하 전류를 제공한다. 출력 전압은 1.0V에서 입력 전압까지 외부 피드백 저항을 통해 프로그래밍이 가능하다. 이 스텝다운 컨버터는 최고 98%의 효율을 달성할 수 있다.

무부하 대기전류(No load quiescent current)는 45μA에 불과하다. 스위칭 주파수는 3MHz로, 초소형 외부 부품을 함께 사용할 수 있으며, 스위칭 잡음을 낮게 유지한다.

과부하 상태에서 손상을 방지하기 위해 AAT1149는 전류 제한 보호 기능도 추가됐다. 과온도 보호회로는 내부 방열이 과도해지면 스위칭을 디세이블(disable)한다. 통합 70μs 소프트스타트 기능은 스타트업 시 전류 쇄도를 제한하고 출력 전압 오버슛을 억제한다.

-40~+85°C 온도 범위에서 동작하는 AAT1149는 2.0x2.1mm 크기의 무연 8핀 SC70JW 패키지로 제공된다.
