리니어테크놀로지, No RSENSE™ 고속 스텝다운 DC/DC 컨트롤러 개발

[산업일보]

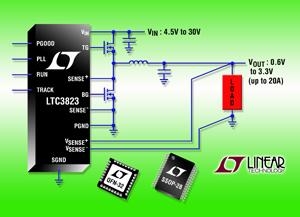

4일 고성능 리니어 IC 개발 전문업체 리니어테크놀로지코리아(대표 홍사곽, www.linear.com)는 싱크로너스 스텝다운 DC/DC 컨트롤러(제품명: LTC3823)를 개발했다고 밝혔다.

이 제품은 차동 입력 전압 검출, 빠른 과도 응답, 통합 PLL(phase-lock loop) 동기화 및 출력 전압 트랙킹이 특징이다. 차동 앰프는 포지티브 및 네거티브 단말에 대해 진정한 차동 원격 출력 전압 감지 기능을 제공한다. 따라서 비아(via) 및 트레이스 런(trace run) 인터커넥트를 통해 IR 손실이 발생하는 고전류 애플리케이션에서 고정밀 레귤레이션이 가능하다.

LTC3823은 2%~90% 범위에서 매우 낮은 듀티 사이클로 동작할 수 있으며, 0.6V ~ 90%의 입력전압(원격 감지로 0.6V ~ 3.3V)에서 출력 전압을 만들 수 있다. 입력 전압 범위는 4.5V ~ 30V이다. LTC3823의 일정한 온타임 아키텍처는 제어 루프가 부하 단계에 있어 즉각적으로 응답할 수 있도록 한다.

이 IC는 전류 모드 제어를 사용하고, 싱크로너스 파워 MOSFET에 있어서 전압 드롭을 감지함으로써 감지 저항 없이도 동작할 수 있다. 최대 출력 전류에 대한 제어가 중요한 시스템의 경우, 감지 저항은 더 낮은 MOSFET의 소스와 함께 직렬로 연결될 수 있다. 어떠한 경우이든 전류 제한은 사용자가 프로그래밍 할 수 있어 최대 출력 전류에서 최적의 시스템 효율과 우수한 제어 성능을 달성할 수 있다.

LTC3823 출력 전압 정확도는 상온에서는 +/-0.5%, 0ºC ~ 85ºC 온도 범위에서는 +/-0.67%이다. 트랙킹 및 시퀀싱 기능은 사용자들이 다중 파워 서플라이의 파워업 및 파워다운을 최적화 할 수 있도록 한다. 뿐만 아니라 LTC3823은 PLL 주파수 동기화를 위해 구성될 수도 있다.

LTC3823은 28핀 내로우 SSOP 또는 32핀 5mmx5mm QFN 패키지로 제공되고, -40ºC~85ºC의 온도 범위에서 동작한다. 가격은 1천개 기준으로 개당 2.75달러 정도이다.




미디어다아라 전은경 기자(miin486@daara.co.kr)
