리니어테크놀로지, 싱크로너스 스텝다운 DC/DC 컨버터 출시

[산업일보]

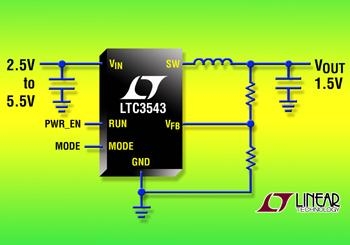

22일 리니어테크놀로지코리아(대표 홍사곽, www.linear.com)가 고효율의 2.25MHz 싱크로너스 벅 레귤레이터(제품명: LTC3543)를 출시한다고 밝혔다.

LTC3543은 2mm×3mm DFN 패키지에서 최대 600mA의 연속 출력 전류를 제공한다. 또한 고정 2.25MHz 주파수, 스프레드 스펙트럼 또는 동기 PLL(phase lock loop) 모드에서 동작할 수 있으며, 최저 잡음 동작을 위해 다양한 선택을 제공한다. 특히 LTC3543의 전류 모드 아키텍처는 2.5V~5.5V의 입력 전압 범위에서 동작, 싱글셀리튬이온 또는 멀티셀알카라인/NiCad/NiMH 애플리케이션에 이상적이다.

이 제품은 0.6V의 저 출력 전압을 생성함으로써 최신 저전압 DSP 및 마이크로컨트롤러에 전력을 공급할 수 있다. 스위칭 주파수는 2.25MHz로, 높이가 1mm 미만인 저가의 초소형 세라믹 커패시터와 인덕터를 함께 사용할 수 있다. 핸드헬드 애플리케이션을 위한 매우 콤팩트한 솔루션 풋프린트를 제공한다.

LTC3543은 RDS(ON)가 0.35Ω(N채널) 및 0.45Ω(P채널) 밖에 되지 않는 내부 스위치를 사용해 95% 달하는 높은 효율을 제공한다. 이 제품은 저 드롭아웃 100% 듀티 사이클 동작을 사용함으로써 입력 전압과 동일한 출력 전압이 가능해 배터리 런타임을 더욱 연장할 수 있다. 최대 경부하 효율을 위해 LTC3543은 무부하 대기전류(no load quiescent current)가 45uA 밖에 되지 않는 자동 저 리플(<20mVPK-PK) 버스트 모드(Low Ripple Burst Mode?) 동작을 사용한다. 애플리케이션이 잡음에 민감한 경우, 버스트 모드 동작은 저잡음 펄스스키핑, 스프레드 스펙트럼 또는 PLL(1MHz~3MHz 범위의 외부 클럭으로) 모드로 대체될 수 있다. 모든 모드에서 이 디바이스는 셧다운 전류를 1uA 미만으로 유지함으로써 배터리 런타임을 최대화 한다. 기타 특징으로는 +2% 출력 전압 정확도, 내부 소프트스타트 및 과온도 보호 기능을 들 수 있다.

LTC3543EDCB는 2mmx3mm DFN-6 패키지로 제공되며, 현재 즉시 구입이 가능하다. 제품 가격은 1천개 기준으로 개당 1.95달러 정도이다.



미디어다아라 전은경 기자(miin486@daara.co.kr)
