리니어 테크놀로지, 100V 전류 모드 싱크로너스 스텝다운 컨트롤러 개발

기사입력 2007-05-25 11:53:04

[산업일보]

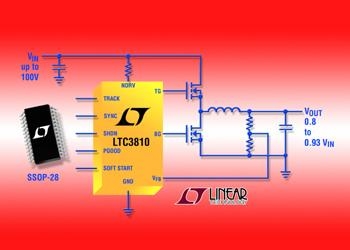

리니어 테크놀로지 코리아(대표 홍사곽)가 고입력 전압 싱크로너스 스텝다운 스위칭 레귤레이터(제품명: LTC3810)을 개발했다고 지난 16일 밝혔다.

이 제품은 100V 전압을 0.8V부터 입력전압의 93% 범위 내 출력 전압으로 직접 스텝다운 한다. 단일 인덕터 설계 방식을 적용해 트랜스포머가 필요 없는 것이 특징이다. 또한 이 디바이스는 고정 온타임 밸리(valley) 전류 모드 제어 아키텍처를 채택해 매우 낮은 듀티 사이클을 제공하고, 매우 빠른 과도 응답을 제공할 뿐만 아니라 감지 저항 없이 정확한 사이클간 전류 제한을 제공한다.

LTC3810의 강력한 온보드 1Ω 게이트 드라이버는 고주파 및 고전압에서 MOSFET 구동과 관련된 스위칭과도 손실을 최소화 한다. 인덕터 및 커패시터의 크기를 최적화하기 위해서 정주파수는 100kHz에서 1MHz까지 선택할 수 있으며, 같은 범위에서 외부 소스로 동기화 될 수 있다.

또한 이 제품은 펄스 스키핑 동작으로 구성될 수 있어 경부하에서 고효율을 유지할 수 있다. 레퍼런스 전압은 0.8V로, -40℃∼+85℃의 동작 온도 범위에서 ±0.75%의 정확도를 가진다. 소프트스타트 기능은 조절 가능하며, 턴온 오버슛(turn on overshoot)을 없앰으로써 안전한 스타트업을 보장한다. 또 파워업 동안 출력 전압을 제어할 수 있는 트랙킹(tracking) 기능도 갖고있다.

이 제품은 텔레콤 및 기지국용 파워 서플라이에서 48V 전력 변환을 비롯해 네트워킹 장비 및 자동차, 산업 제어 및 항공 시스템과 같이 고전압 서지와 호환될 수 있어야 하는 애플리케이션에 적합하다.

산업일보 고정태 기자 jt@kidd.co.kr
