스페리컬 롤러 베어링

기사입력 2008-05-21 09:43:23

[산업일보]

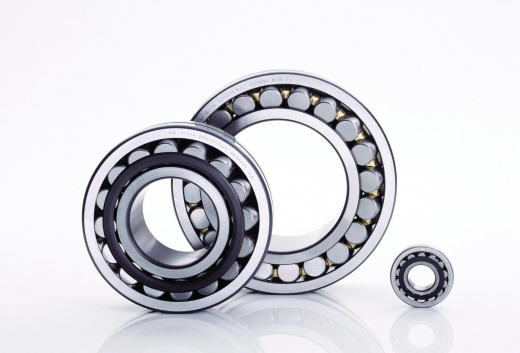

스페리컬 롤러 베어링은 복열의 자동 조심 베어링이며 오목한 궤도를 갖고 있는 외륜, 내륜, 케이지가 장착된 배럴 롤러로 구성된다. 내륜에는 원통 또는 테이퍼 내경이 있다.

대칭형 배럴 롤러는 오목한 외륜 궤도에 자유롭게 움직일 수 있어 축의 변형과 베어링 자리의 미스얼라인먼트를 방지할 수 있다.

FAG브랜드의 스페리컬 롤러 베어링은 x-life 방식으로 설계돼 있다. 이 베어링의 내륜에는 중앙 턱이 없기 때문에 더 긴 배럴 롤러를 장착할 수 있으며, 운동 특성 향상, 표면 최적화, 훨씬 더 높은 성능의 소재 사용이 가능하다. 그 결과 베어링은 기본 동 정격 하중의 대폭적인 향상을 보여 주고, 동일한 동작 조건 하에서 기본 정격 수명이 크게 연장된다. 따라서 특정 응용 장치에서는 필요한 경우 콤팩트하게 설계된 베어링을 사용할 수 있다.
