천복 스크류 베어링…고속 운동에도 저소음 실현

기사입력 2008-07-11 09:56:34

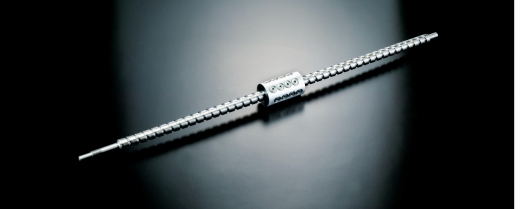

▶(주)위너스기술의 천복스크류

[산업일보]
(주)위너스기술의 천복스크류는 2000mm/s의 고속운동 환경에서도 소음이 70db를 넘지 않는 정숙한 운동을 보장한다. 이는 케이지를 사용한 정밀 래이디얼 베어링을 정밀 가공된 너트에 장착하여 사용하므로 소음을 유발하는 요소를 최소화했기 때문이다.

천복 스크류는 정밀하게 연삭된 연삭 핀을 이용해 정밀하게 분류된 베어링 홀더에 맞는 연삭 핀의 이용으로 정밀한 예압효과를 얻을 수 있다.

굵은 연삭핀은 높은 예압을 보다 가느다란 연삭 핀은 낮은 예압을 주는 것이며 스크류의 나사산을 구르는 베어링의 한 열 단위로 예압을 정밀하게 조정하므로 구르는 베어링의 탄성변형을 최소화해 보다 정밀한 운동과 함께 백래쉬를 없애므로 고속운동에서도 열 발생을 최소화시키며 정밀운동을 유지시킨다.

천복스크류의 경우 나사산을 따라 구름운동하는 회전 베어링이 너트에 고정시킨 구조로 초보자라도 쉽게 나사에 너트를 삽입하듯이 돌려서 조립하므로 취급이 매우 용이하며, 볼이 이탈하는 문제점을 해결했다.
