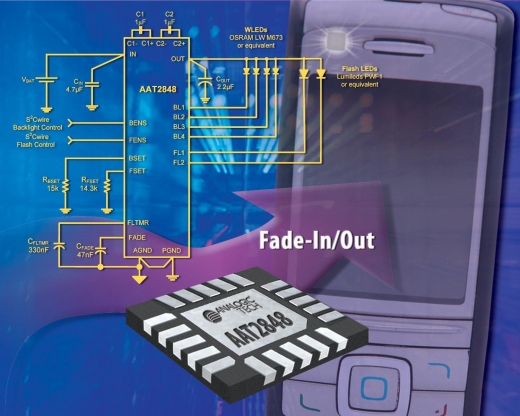

백색 LED 드라이버 AAT2848

4개 백라이트, 2개 플래시 채널의 컴팩트 모델

기사입력 2008-07-28 10:25:29

[산업일보]
아날로직테크가 백색 LED(WLED) 백라이트 디스플레이 및 플래시 애플리케이션을 위한 새로운 트라이모드 차지 펌프 드라이버 IC AAT2848은 각각 최대 30mA까지 구동할 수 있는 4개의 백라이트 채널과 각각 300mA(또는 병렬로 600mA)를 구동할 수 있는 2개의 플래시 채널을 3mm x 3mm TQFN33-20 패키지에 통합함으로써 중급형 카메라 폰에서 공간절약형 솔루션을 제공한다.

AAT2848은 듀얼 모드 충전 펌프로, 1X 및 1.5X 동작이 모두 가능하다. 이 IC는 듀얼 모드(1x 및 1.5x)에서 차지 펌프를 이용해 각각 30mA에서 최대 4개의 백라이트 LED 채널을 구동할 수 있으며, 트라이모드(1x, 1.5x 및 2x)에서는 각각 최대 300mA에서 2개의 플래시 LED 채널을 구동한다.

LED 전류를 이네이블(enable), 디세이블(disable) 및 설정하기 위해서 AAT2848은 아날로직테크의 2개 특허 S2Cwire(Simple Serial Control) 직렬 디지털 인터페이스를 이용한다. 백라이트 기능을 위해 이 디바이스는 32개의 프로그래밍이 가능한 레벨 중 어떠한 것으로도 전류를 설정할 수 있다.

플래시 LED 출력은 16개의 프로그래머블 레벨에서 개별적으로 설정이 가능하다. 풀스케일 전류는 외부 저항을 이용해 백라이트 및 플래시용으로 개별적으로 설정된다.

-40C ~ +85ºC의 온도 범위에서 AAT2848은 무연 20핀 TQFN 패키지로 제공된다. 이 디바이스는 1천개 기준으로 개당 1.42달러.
