개방형 FPGA 기반 하드웨어 NI FlexRIO

[산업일보]
내쇼날인스트루먼트는 PXI 플랫폼을 위한 개방형의 FPGA 기반 하드웨어를 발표했다. NI FlexRIO 제품군은 업계 최초의 상용(COTS) 솔루션으로서 NI LabVIEW FPGA 기술의 유연함을 고속 계측기급 I/O와 결합해 활용할 수 있게 됐다. 그리고 호환되는 어댑터 모듈들을 사용해 FPGA와 계측기급 I/O간에 직접 인터페이스를 하거나 사용자만의 프런트 엔드 하드웨어를 구축해 특정 어플리케이션의 요구사항을 충족시킬 수 있다. 엔지니어들은 본 기능들을 이용하여 실시간 처리, HIL 시뮬레이션 및 프로토콜 인식 테스트 등 여러 복합 전자 장치들의 설계와 테스트에 필요한 기술들을 활용할 수 있다.

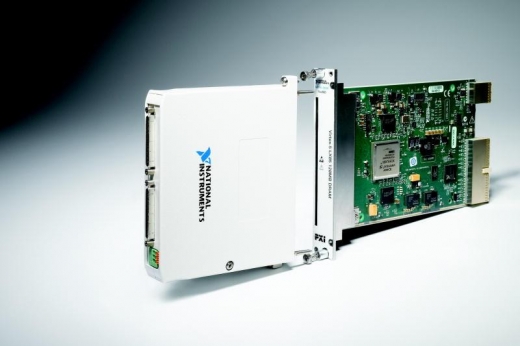

NI FlexRIO 모듈은 고성능 Xilinx Virtex-5 FPGA를 장착하고 있어 엔지니어가 LabVIEW FPGA Module을 이용해 프로그래밍할 수 있다. 또한 LabVIEW FPGA를 사용해 한 쌍당 최고 1Gb/s의 차동 라인이나 최고 400Mb/s의 132 싱글 엔드 라인으로 NI FlexRIO FPGA 모듈의 비가공 디지털 핀에 직접 액세스할 수 있다. 뿐만 아니라 NI FlexRIO FPGA 모듈은 대용량 온보드 메모리와 외부 클럭을 사용할 수 있는 기능도 제공한다.

모든 NI FlexRIO 실행에는 두 개의 다른 하드웨어인 PXI FPGA 모듈과 어댑터 모듈이 필요하며, 이 모듈들이 시스템의 특정 I/O 기능을 정의한다. 최초로 출시된 NI FlexRIO 어댑터 모듈은 NI 6581 고속 디지털 I/O 어댑터로서 알고리즘 패턴 생성과 프로토콜 인식 테스트에 이상적이다. NI 6581은 선택 가능한 1.8V. 2.5V, 3.3V (5V 호환) 전압 레벨의 54개 싱글 엔드 채널을 통해 100MHz의 디지털 I/O를 제공한다.

뿐만 아니라, NI FlexRIO는 엔지니어가 정밀한 컨버터, 버퍼, 클럭 및 커넥터를 사용해 어플리케이션의 요구사항을 충족시키는 어댑터 모듈을 직접 설계할 수 있는 유연함도 제공한다. NI FlexRIO Adapter Module Development Kit (MDK)는 엔지니어가 모듈 구성을 개발할 수 있도록 전기 및 기계적 설계 세부사항(CAD 파일, PCB 도면뿐 아니라 여러 어댑터 모듈 메탈 엔클로저 포함)이 포함된 완벽한 문서를 제공한다.
