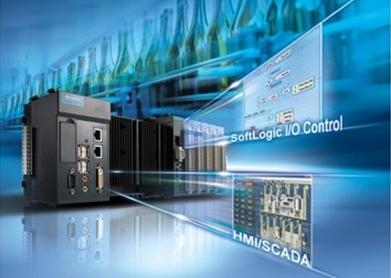

어드밴텍, 차세대 PAC, APAX-5000시리즈 출시

[산업일보]
어드밴텍의 자동화 그룹은 차세대 PAC, APAX-5000시리즈를 출시했다. APAX-5000시리즈는 산업 자동화 어플리케이션에 다양한 요구사항을 만족시키는 뛰어난 확장성을 갖춘 유연한 제품으로 사용 편리한 I/O디자인설계와 뛰어난 성능을 갖춘 컨트롤러, I/O모듈, 백플레인, 파워모듈로 구성된 차세대 PAC시스템이다. APAX-5000시리즈는 식음료, 제약, 기계제어(압축 펌프, 냉각기, 제어 어플리케이션)와 같은 일괄처리 생산환경이나 환경감시시스템의 압력과 진공제어 어플리케이션에 사용이 적합하다.

유니크한 시스템 아키텍쳐-HMI와 SoftLogic 작업 분담하는 듀얼컨트롤러

대부분의 어플리케이션은 논스톱으로 사용할 수 있는 높은 안정성을 갖춘 시스템을 사용해야 하고, 어떠한 경우에도 I/O값의 처리가 멈춘다는 것은 상상할 수도 없다. 이러한 시스템사용상의 리스크를 줄이기 위해, 어드밴텍의 APAX-5000시리즈는 차별화된 아케텍쳐를 제공해, 2개의 독립적인 CPU모듈이 각각 다른 작업을 진행한다. 그 중 1개(APAX-5570XPE 혹은 APAX-5571XPE) 는 HMI/SCADA, 데이터 베이스, 통신업무를 위한 고성능 컴퓨팅 파워를 제공하고, APAX-5520KW는 SoftLogic I/O 작업을 처리한다.

이는 설령HMI/SCADA컨트롤러에 문제가 생긴다 해도, I/O 처리에는 아무런 영향을 끼치지 않는다는 뜻으로, 엔지니어는 I/O처리에 대한 걱정 없이도 HMI/SCADA컨트롤러를 쉽게 검사, 관리할 수 있다. 이처럼 HMI/SCADA와 I/O의 작업을 분리해 처리하기 때문에 예상치 못한 시스템 정지나 운용상의 문제발생에도 전반적인 어플리케이션에 보다 높은 안정성과 신뢰성을 제공한다.

시스템의 안정성을 향상시킨 백업시스템

새로운 듀얼 컨트롤러 아키텍쳐 기능 외에도, APAX-5000 컨트롤러는 백업기능을 지원한다. 동일한I/O처리 프로그램이 2개의 컨트롤러에 저장되고, 그 중 1개의 컨트롤러에서는 I/O처리를 실행하며, 실행 중 문제가 생기면 다른 컨트롤러가 1.5초안에 자동적으로 I/O처리 업무를 대신하기 시작한다. 또한, 사용자는 이 장치를 위해 별도의 프로그램을 작성할 필요가 없다.

뛰어난 I/O 확장성

APAX-5000 I/O 모듈은 이더넷 버스 백플레인을 통해 로컬 I/O나 무선 I/O와도 쉽게 사용 할 수 있다. APAX-5000(APAX-5001 and APAX-5002)은 1∼2슬롯의 백플레인을 제공하며, 각 APAX-5002백플레인은 1개의 확장슬롯을 제공한다. 2개의 백플레인 모두 일반적인 이더넷 케이블을 사용해 확장포트와 연결할 수 있으며, 무선확장에는 로컬 버스 속도를 지원해 연결 가능한 최대 거리는 100m이다.

또한, 이더넷 스위치도 2개의 백플레인과 함께 사용할 수 있으며, 이더넷 스위치를 사용함으로 I/O확장을 보다 강화할 수 있을 뿐만 아니라, 확장 거리 또한 늘일 수 있다. 예를 들어, 2개의 I/O 스테이션에 3개의 이더넷 스위치가 있다고 가정하면, 확장 가능한 거리는 최소 400 m가 되며, 파이버 광학 포트가 장착된 이더넷 스위치라고 하면, 그 확장거리는 훨씬 더 길어진다.

이 때문에 사용자는 I/O확장을 위해 라인이나 트리 혹은 스타 토폴로지형태로 설계하며, 어떠한 아키텍쳐를 사용하는지에 따라 유연한 APAX-5000 I/O모듈을 통해 자신들만의 로컬/원격 I/O를 구성한다.

가변성의 CPU 모듈

APAX시리즈는 완벽한 확장기능을 갖춰 다른 프로세서로의 교환을 통해 시스템을 쉽게 고성능으로 업그레이드 할 수 있다. 이는 사용자가 시스템을 업그레이드하기 위해 프로그램을 다시 작성하지 않아도 된다는 뜻이다. APAX-5570, APAX-5571, APAX-5520와 같은 동일한 I/O모듈로 다른 프로세서의 CPU모듈로 교체하면 또 다른 요구조건을 만족하는 시스템을 바뀐다. 동일한 I/O모듈에 영향을 미치기 때문에 사용자는 I/O에 대한 투자부분에서 절약할 수 있다.

사용이 용이한 I/O 디자인 설계

APAX-5000 I/O 모듈은 시스템에 전원이 인가된 상태에서나 동작 중에도 핫 스왑이 가능하도록 디자인되었다. 엔지니어는 전 시스템의 동작을 멈추지 않은 상태에서도 쉽게 모듈교환을 할 수 있다. 이는 시스템관리와 문제해결에 있어 큰 편의와 효율성을 가져다 준다.

모든 APAX-5000 I/O 모듈은 배선의 손상이나 접촉 불량의 문제가 생기지 않고, 진동과 충격에 강한 clamp타입의 터미널 블록을 사용해 배선관리비용을 절감할 수 있게 해준다.


곽은숙기자 daara01@kidd.co.kr
