리니어, FMEA 대응되는 45V LDO 출시

[산업일보]

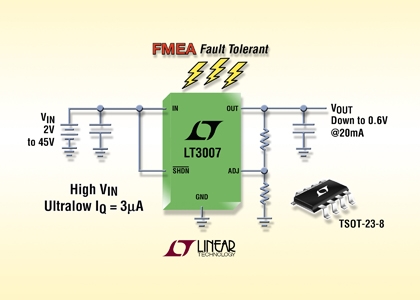

리니어 테크놀로지 코리아(대표 홍사곽)는 고전압, 마이크로파워 및 견고한 PNP 기반의 LDO 제품군의 최신 제품(제품명: LT3007)을 출시했다고 밝혔다.

이 제품은 매우 낮은 대기 전류 특징을 제공한다.

LT3007 2.0~45V의 고전압 입력이 가능하며 조절 가능한 출력 전압 범위는 0.6 ~ 44.5V다. 이를 통해 폭넓은 애플리케이션 영역에서 동작할 수 있게 한다.

LT3007의 핀아웃은 FMEA(Failure Mode Effects Analysis)에 대응된다. 따라서 출력은 인접한 핀의 단락이 발생하는 경우와 어느 한 핀이 오픈되는 경우 출력 전압은 설정된 전압이나 그 이하의 전압으로 머물게 한다.

디바이스의 대기 및 셧다운 전류는 초저 대기 전력 소모를 실현시킨다. 이 같은 특징으로 IC는 셧다운이 필요하지 않는 애플리케이션을 위해 최상의 선택이 될 수 있으며, 동작 시간 연장을 요구하는 '킵 얼라이브(Keep Alive)' 시스템을 위해 원격 모니터링 및 저전류 배터리 구동 메모리처럼 적당한 출력 드라이브 성능과 고입력 전압을 요구하는 애플리케이션에도 적합하다.

LT3007은 300mV의 로우 드롭아웃 전압으로 최대 20mA 출력 전류를 제공한다. 출력 전압 토러런스는 전체 라인, 부하, 온도 조건에서 ±2% 이내다.

이 IC는 낮은 ESR 및 작은 세라믹 출력 커패시터로 안정성과 과도 응답을 최적화시킨다. 내부 보호 회로는 역 배터리 보호, 역 출력, 역 출력 대입력 보호, 전류 제한, 견고성(Robustness)을 위한 열 제한 기능 등을 포함한다.

LT3007은 8핀 SOT23 패키지로 E 등급 및 I 등급으로 제공되며, 고정 및 조절 가능한 버전으로 열 성능 향상을 위해 접지 패들에 퓨즈된 3개의 핀을 갖추고 있다. 1,000개 수량 기준으로 개당 가격은 1.20 달러.
