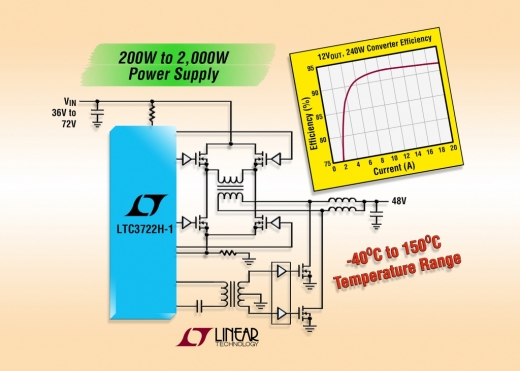

리니어 테크놀로지 코리아(대표 홍사곽)는 어댑티브 또는 수동식 ZVS(Zero Voltage Switching) 기능을 갖춘 위상 변조 풀 브리지 DC/DC 컨트롤러의 H급 버전(제품명: LTC3722-1)을 출시했다.
이 디바이스의 ZVS 지연 제어 및 조절 가능한 동기식 정류 타이밍은 효율을 최적화시키면서 트랜스포머 크기 및 EMI(Electromagnetic Interference)를 감소시켜, 최고 수십 킬로와트의 절연형 고전력 애플리케이션에 적합하다.
LTC3722-1의 어댑티브 제로 전압 기술은 브리지 MOSFET과 입력 전압을 감지하여 실행되며, 이를 통해 컨버터는 부하 전류, 온도, 부품 톨러런스, 드라이버 지연 또는 입력 전압 편차 등 어떠한 변경 조건에도 맞출 수 있다.
추가적인 기능으로는 고정 주파수, 전류 모드 제어, 조절 가능한 전류 제한, 리딩 에지 블랭킹, 소프트 스타트, 단락회로 방지, 프로그램 가능한 슬로프 보정 등이 포함된다. 정확하면서도 5V로 낮은 드롭아웃 레귤레이터는 최대 15mA를 제공하여, 보조 회로에 전력을 공급한다.
H 등급의 제품은 E등급 및 I 등급이 제공하는 최대 접합 온도인 85°C와 비교되는 최고150°C의 접합 온도에서 동작한다. H급 제품은 테스트 완료됐으며 150°C의 최대 접합 온도를 보장하여, 높은 대기 온도에 민감한 자동차 및 산업용 애플리케이션에 이상적이다.
LTC3722-1은 SSOP-24 패키지로 공급된다. 1,000개 수량 기준으로 H등급 디바이스의 경우 개당 6.24달러로 제공된다.
