리니어, I/Q 샘플링 DPD 리시버 출시

[산업일보]
리니어 테크놀로지 코리아(대표 홍사곽)는 광대역폭 RF 디지털 μModule® (Micromodule) 리시버(제품명: LTM9013)를 출시했다고 밝혔다.

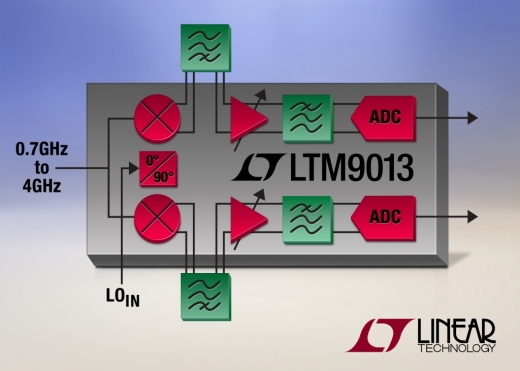

이 제품은 고성능 듀얼 14비트, 310Msps ADC(Analog-to-Digital) 컨버터, 높은 IIP3 I/Q 디모듈레이터, 2개의 가변 이득 앰프, 300MHz 로우 패스 필터 등을 포함한다. LTM9013의 쿼드러처 샘플링 아키텍처는 전체 대역에서 66dB의 IMD3 성능으로 최대 300MHz 신호 대역폭에서 동작될 수 있다.

이 리시버는 광대역폭의 로우 IF 수신기를 비롯해 디지털 전치 왜곡(DPD: Digital Predistortion)으로 PA(Power Amplifier) 선형화를 구현하는 무선 기지국을 위해 특별히 고안됐다. LTM9013은 수년 간의 애플리케이션 설계 기술을 활용해 고집적, 사용의 편의성을 제공하며 생산 수율을 향상시키고 시장 적시 출시를 가능하게 하는 반복성의 보장된 시스템 성능을 제공한다.

모바일 사용자가 요구하는 데이터양이 증가함에 따라, 차세대 기지국은 최고 60MHz의 더 높은 전송 대역폭을 달성할 수 있도록 설계되고 있다. 60MHz의 전송 대역폭을 선형화하기 위해, 선형화 알고리즘을 위한 전치왜곡(Predistortion) 피드백 루프는 300MHz까지의 5차 혼변조(Intermouulation) 신호를 처리해야 한다.

5차 혼변조 왜곡을 디지털화하는 과정은 매우 평평한 통과 대역을 통해 매우 폭넓은 대역폭, 저잡음 리시버를 필요로 한다. LTM9013은 전체 대역에 대해 1.3dB 이하의 통과 대역 리플 특성을 가지는 300MHz 로우패스 필터를 포함한다. DPD가 피드백 루프이기 때문에, 리시버(전송 관찰 경로 리시버로도 불림)는 낮은 레이턴시 및 PA에서 더욱 향상된 고속 루프 리드의 효과를 제공하며 따라서 더욱 낮은 전력이 소모된다. LTM9013에서 ADC는 레이턴시가 5개 클록 싸이클에 불과하다.

LTM9013은 공간 절약형 15mm × 15mm BGA(Ball Grid Array) 패키지로 제공되며, 디지털 피드백을 최소화할 수 있도록, 디지털 트레이스로부터 민감한 아날로그 라인을 쉴드 할 수 있는 다층 기판을 활용하고 있다. 파워입력 및 레퍼런스용 바이패스 콘덴서는 ?Module 패키지 내부에 위치되며, 다이에 완벽하게 커플되고, 기존 패키징 대비 공간, 비용, 성능 면에서 장점을 제공한다.
