리니어, 'DC/DC 컨버터' 출시

[산업일보]
리니어 테크놀로지 코리아(대표 홍사곽)는 5A 스위치가 내장돼 정전류 소스 및 정전압 레귤레이터로 동작할 수 있도록 설계된 DC/DC 컨버터(제품명: LT3954)를 출시했다.

이 디바이스에 내장된 PWM 디밍 제너레이터는 고전류 LED를 구동시키는 데 이상적이며, 배터리 및 수퍼커패시터 충전에 알맞은 특징을 갖추고 있다. LT3954의 4.5V ~ 40V 입력 전압은 자동차, 산업용 및 농업용 조명을 포함해 광범위한 애플리케이션에 적합하다.

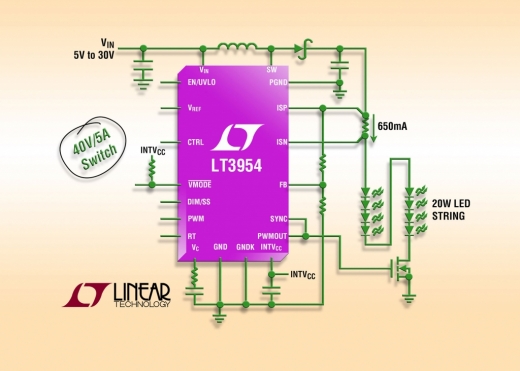

LT3954는 내장된 5A, 40V N 채널 MOSFET을 사용한다. 12V 입력 시 최대 8개의 650mA 백색 LED를 구동할 수 있으며 20와트를 초과해 공급된다. 이 제품은 하이사이드 전류 센스가 통합돼 있어, 부스트 모드 벅 모드, 벅 부스트 모드 또는 SEPIC 토폴로지에서 사용할 수 있다.

LT3954는 부스트 토폴로지에서 95% 이상의 효율을 달성할 수 있으며, 외부 히트 시트에 대한 필요성을 없애준다. 주파수 조절 핀은 사용자가 100kHz 및 1MHz 사이의 주파수를 프로그램할 수 있게 해 효율을 최적화하면서 외부 부품 크기 및 비용을 최소화시켜 준다. 5mm x 6mm QFN 패키지로 통합된 LT3954는 높은 컴팩트한 고전력 LED 드라이버 솔루션을 제공한다.

LT3954는 최고 25:1의 높은 디밍 비율을 제공하는 내장형 PWM 제너레이터를 갖추고 있으며, 외부 PWM 신호를 사용할 수 있어 최고 3,000:1의 디밍 비율을 제공한다. 덜 까다로운 디밍 요건을 위한 CTRL 핀은 10:1 아날로그 디밍 범위를 제공하기 위해 사용될 수 있다.

이 제품의 고정 주파수, 전류 모드 아키텍처는 광범위한 전원 및 출력 전압에서 안정적인 동작을 제공한다. 출력 단락회로 보호 및 개방 LED 보호 기능은 시스템의 안정성을 향상시킨다. LT3954의 그라운드 레퍼런스형 전압 FB 핀은 여러 개의 LED 보호 기능을 위한 입력으로 제공되며 컨버터가 충전 애플리케이션 적용 시 정전압 소스로서 동작할 수 있게 한다.
