리니어 테크놀로지, '절연형 PSE 컨트롤러 칩셋' 출시

[산업일보]
리니어 테크놀로지 코리아(대표 홍사곽)는 절연형 8포트 PSE(Power Source Equipment) '컨트롤러 칩셋(제품명: LTC4290/LTC4271)'을 출시한다고 밝혔다.

이 제품들은 IEEE 802.3at(PoE+) Type 1 및 Type 2를 준수하는 PoE(Power-over-Ethernet) 시스템에 사용할 수 있도록 설계됐다. LTC4290/4271은 더욱 간단하면서 더 적은 부품 수를 사용하여 설계할 수 있도록 8개의 독립적인 PSE 채널을 제공해, 보드 공간을 감소시키고 궁극적으로 솔루션 전체 비용을 절감시킨다.

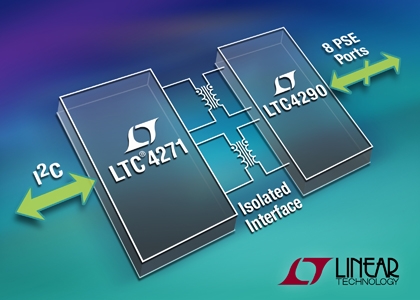

LTC4271은 PSE 호스트에 디지털 인터페이스를 제공하는 반면, LTC4290은 고전압 이더넷 인터페이스를 제공한다. 두 IC 모두 저렴한 이더넷 트랜스포머에 연결된다. 트랜스포머 절연형 통신 프로토콜은 값비싼 옵토 커플러 6개와 기존 설계 방식에서 사용된 복잡한 절연형 3.3V 전원을 대체해 결과적으로 비용을 상당히 절감시키고 더욱 우수한 내구성 및 쉬운 설계 제조방식을 실현한다.

LTC4290/LTC4271 칩셋은 보급형 준수 테스트에서 PoE+ 및 PoE 시스템에 맞는 100% 상호호환성 점수를 획득했다. LT4275 PD(Powered Device) 컨트롤러와 한 쌍으로 사용될 때, 완벽한 엔드투엔드(End-to-End) LTPoE ++ 시스템은 최대 90W를 제공하는 반면 PoE+ 및 PoE와 완벽하게 호환된다.

80V 포트 핀이 제공하는 견고성과 업계 최저 전력 소비는 최대 강점이다. 이러한 특징은 RDS(ON)이 일반적으로 높고 약한 MOSFET이 통합된 PSE로 설계할 때 보다 훨씬 획기적으로 쉬운 열 설계 방식을 지원한다. PD 복구는 독자적인 듀얼 모드, 4포인트 감지 매커니즘을 통해 달성되며, 고장난 PD 검출에서도 최적의 면역 성능을 보장한다.

향상된 전력 관리는 우선 순위의 고속 셧다운, 포트 당 12비트 전압 및 전류 역판독(Readback), 8비트 프로그램 가능한 전류 제한, 7비트 프로그램 가능한 과부하 전류 제한, 필드 업그레이드 가능한 펌웨어 등이 포함된다. 1MHz I2C 인터페이스를 통해 호스트 컨트롤러는 IC나 쿼리 포트(Query Port) 읽기를 디지털로 구성할 수 있다. 'C' 라이브러리를 사용하게 되면, NRE를 감소시키고 시장 출시 시점을 향상시킬 수 있다.

LTC4290은 3가지의 전력 등급으로 제공된다. A 등급은 리니어 테크놀로지의 LTPoE++™ 신호를 사용하여 38.7W, 52.7W, 70W 및 90W PD를 지원한다. B 등급은 PoE+ 신호를 사용하여 최대 25.5W PD를 지원한다. C 등급은 PoE 신호를 사용하여 최대 13W PD를 지원한다.

모든 칩셋은 산업용 온도 범위로 공급된다. LTC4290은 RoHS를 준수하는 40핀 6mm x 6mm QFN 패키지로 공급되며, LTC4271은 24핀 4mm x 4mm QFN 패키지로 공급된다.
