인피니언, 고정밀 고효율 홀 센서…초소형 패키지로 공급

[산업일보]
인피니언 테크놀로지스(코리아 대표이사 이승수)가 최고 정밀도, 최저 에너지 소모 특성 및 최소공간을 요구하는 차량 및 산업용 애플리케이션을 겨냥한 홀센서를 출시했다.

홀 센서 패키지 중 가장 작은 패키지(SOT23)로 제공되는 신형 TLE496x 센서는 인피니언이 개발한 새로운 0.35µm 공정기술을 기반으로 하며, 이 기술로 인피니언은 초소형 패키지로 다양한 자기 스위칭 쓰레스홀드를 지원하는 홀 센서들을 제공할 수 있게 됐다.

TLE496x 센서는 1.6mA 이하의 매우 낮은 전류소모 특성을 제공할 뿐만 아니라 최대 32V의 높은 동작 전압을 견딜 수 있다. 또 향상된 시스템 품질, 신뢰성, 제어를 위한 포괄적인 보호기능과 이전 세대 대비 한층 강화된 턴-온, 리셋, 턴-오프 특성을 제공한다.

TLE496x 제품군의 일반적인 애플리케이션은 위치 측정, 브러시리스(Brushless) 모터 정류(Commutation), 지수 계수(Index counting) 등이다. TLE496x 제품군의 단극성 및 양극성 스위치 또는 래치는 예를 들어 윈도 리프트, 선루프, 트렁크 잠금장치, 윈드스크린 와이퍼, 안전벨트, 캠축, 변속 레버, 그리고 다양한 산업용 BLDC 모터에 사용된다.

애플리케이션에 따라 이들 제품은 보호 저항 또는 TVS 보호 다이오드를 필요로 하지 않기 때문에 시스템 비용과 PCB 공간을 한층 더 절감할 수 있다. 크기가 2.9mm x 1.3mm x 1.0mm에 불과한 SOT23 패키지는 현재 제공되고 있는 최소형 제품들보다 약 30% 더 소형화됐다.

이 제품군은 1.6mA에 불과한 일반적인 전류 소모 특성으로 경쟁제품이 소모하는 전류의 약 50% 수준에서 동작한다. 높은 ESD 강건성(8kV 인체 모델, HBM)과 정확하고 안정적인 자기 스위칭 포인트 덕분에 TLE496x 홀 센서는 견고한 솔루션을 요구하는 고정밀 애플리케이션에 이상적이다. 윈도 리프트, 안전벨트 버클, 트렁크 문 등과 같이 ECU(Electronic Control Unit)와 센서 사이에 긴 케이블 경로를 사용하는 애플리케이션을 포함한다. TLE496x 제품은 기계 및 열 스트레스의 영향에 대응하는 통합 에러 보상 기능을 제공한다.

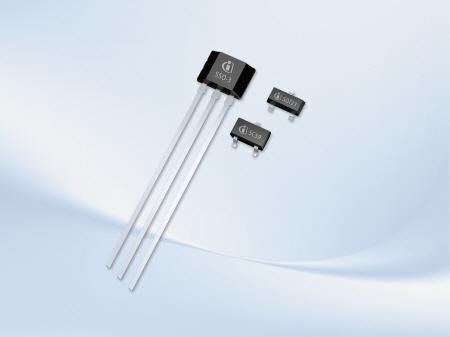

TLE4961-x, TLE4964-x, TLE4968-x 등 3가지 시리즈와 다양한 시리즈의 제품들이 공급되고 있으며, 초소형 SOT23 패키지 외에도 TLE496x 제품군은 SC59(SMD) 패키지와 리드 SSO-3 패키지로도 제공된다.
