이상적인 다이오드 브리지 컨트롤러 출시

정류기 열 손실 및 전압 손실 최소화시켜

기사입력 2013-06-13 00:10:27

[산업일보]

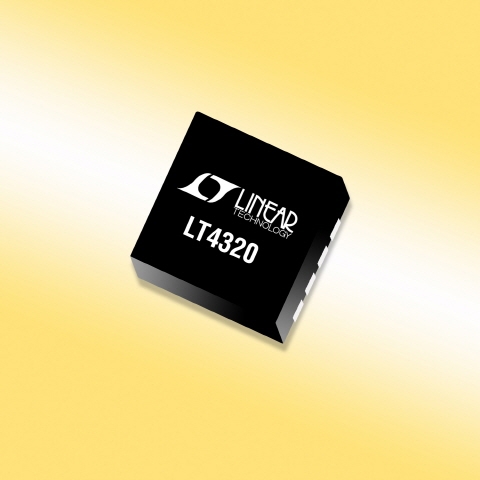

리니어 테크놀로지 코리아(대표 홍사곽)는 9V ~ 72V의 시스템에 적합한 이상적인 다이오드 브리지 컨트롤러 (제품명: LT4320)를 출시했다고 밝혔다.

이 제품은 전파 정류용 브리지 회로에서 4개의 다이오드를 저 손실 N채널 MOSFET으로 교체하여 전력 소비를 상당히 감소시키고 사용 가능한 전압을 증가시킨다. 향상된 전력 효율로 큰 히트싱크를 필요로 하지 않아 전원 공급장치의 크기가 감소된다.

저전압 애플리케이션에서 다이오드 브리지에서 원래 있었던 2개의 다이오드 드롭을 절약함으로써 이를 통해 제공되는 추가적인 전압 마진의 이점을 누리게 된다. 기존에 사용되고 있는 대안 방식과 비교하면, MOSFET 브리지는 공간 및 전력 효율성이 매우 우수한 정류기 설계를 가능하게 한다. 컨트롤러는 DC ~ 600Hz 범위에서 동작한다.

스위치 제어는 2개의 MOSFET을 서서히 턴온시키고, 다른 2개를 턴 오프 하여 역 전류를 방지한다. 내장된 차지(charge) 펌프회로는 외장형 로우 온저항 N채널 MOSFET을 위한 게이트 드라이버를 제공해 외부 커패시터가 필요하지 않다. MOSFET의 선택은 1W 에서 수천 와트에 이르는 전력 레벨에서 최대의 유연성을 제공한다.

이 제품은 2개의 옵션으로 이용할 수 있다. LT4320은 DC ~ 60Hz 전압 정류로 설계된 반면, LT4320-1은 DC ~ 600Hz를 정류시킨다. −40oC ~ 85oC 산업용 온도 범위에서 동작하는 LT4320은 컴팩트한 8핀 3mm x 3mm DFN 패키지로 공급되며, 고전압용 핀 이격 거리가 적용된 12핀 MSOP 패키지로 제공된다.
