온세미, 집적 스위칭 레귤레이터 출시

[산업일보]

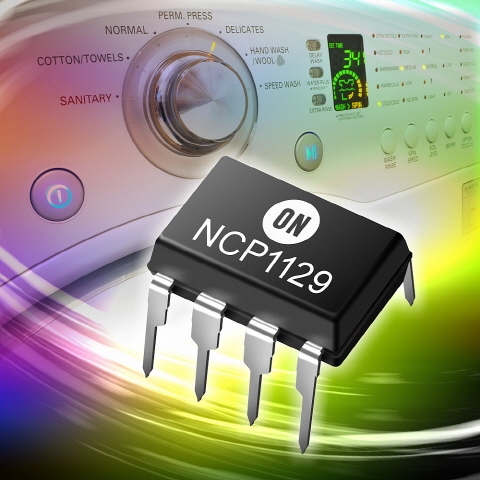

에너지 효율 혁신을 선도하는 기업 온세미컨덕터(www.onsemi.com)가 전력 관리 신제품 전류 모드, 고정 주파수 스위칭 레귤레이터 제품군 3종을 추가해 제품 포트폴리오를 확대했다. 소형의 고신뢰성 오프라인 AC-DC 스위치 모드 라워서플라이에 사용될 NCP1129, NCP1126, NCP1124제품들은 애벌런치 등급 (avalanche-rated) 650 볼트 MOSFET 과 주파수 폴드백을 경부하와 대기 전력 효율성을 개선시키며 에너지 스타 EPS 2.0 표준을 만족하는 스킵 모드와 통합시킨 것이다.

고집적된 이 칩들은 외부의 추가 부품 수를 최소화하며 자재명세서 비용을 절감시키므로 DVD 플레이어, 셋톱 박스와 같은 가전 애플리케이션의 전력 시스템 설계에 최적화된 솔루션이다. NCP1129, NCP1126, NCP1124는 각각 25W, 15W, 12W 의 전력을 전달하며 지터드 69kHz 혹은 100kHz 스위칭 주파수를 생성해 EMI 성능을 대폭 개선한 것이 특징이다.

온세미컨덕터의 AC-DC 전력 변환 제품 사업부 선임 이사인 셰인 칠튼 (Shane Chilton)은 “신제품 NCP112x 시리즈 스위치는 보다 큰 에너지 효율성으로 원가절감형 전력 공급을 가능케 해 엔지니어들의 전력 시스템 설계를 도와준다” 며 “이러한 소자들에 특화된 설계 유연성을 통해 엔지니어들은 시스템의 전력 효율성을 제고시키거나 보드 공간을 감소시킬 수 있게 됐다”고 말했다.

최대 피크 전류는 외부 레지스터를 통해 조절할 수 있으며 이로 인해 램프 보상도 활발해지므로 안정적인 CCM(전류연속모드) 작동이 유지된다. 주파수 폴드백 모드는 경부하 상태에서 전력 변환을 효율을 단계적으로 가능케 한다. 스킵 모드는 무부하 상태(혹은 이와 근접)에서 대기모드 시 고출력 라인에서 대기 전력 소모를 100 밀리와트 이하로 감소시키기 위해 활성화된다.

NCP112x 시리즈 소자들은 모두 50ms 타이머 기반의 자동 재생 단락 회로 등 여러 가지 보호 기능을 제공한다. 또한 단락 회로 오류 상태도 보조 권선 전압으로부터 독립적으로 감지되므로 회로가 단락될 경우 포괄적인 세이프가드 기능이 작동된다. 이 소자는 열 셧 다운과 과전압 반응 매커니즘을 내장하고 있으며 정전 방전 등급에 이르는 2킬로볼트 HBM(신체 모델) 회복력을 가진다. 작동 온도는 -40 °C에서 +150 °C까지다.
