[Tech Trends] 교체형 밀링 시스템에 플루트형 헤드 추가

[산업일보]
Seco가 널리 사용되고 있는 자사의 Minimaster Plus 교체형 밀링 시스템을 지속적으로 확장하고 있다. 최신 개발품에는 플루트 길이가 짧은 절삭 헤드가 포함돼 보다 큰 절삭력을 처리하고 황삭 및 중정삭 작업 시 금속 제거율을 높일 수 있다.

새로운 커터는 기존 시스템의 절삭 헤드와 동일한 디자인 특성과 이점을 모두 제공하며 플루트의 길이만 0.7xD로 짧아져 안정성을 높여 준다(기존 플루트의 길이는 1.2xD임). 이러한 안정성 향상에 힘입어 최신 커터는 까다로운 작업 및 5축 가공 작업에 매우 적합해졌다. 신형 커터의 이상적인 가공 조건으로는 원주 방향 절입률이 축 방향 절입률보다 큰 경우가 대표적이며 그와 반대되는 경우에는 보다 긴 플루트가 적합하다.

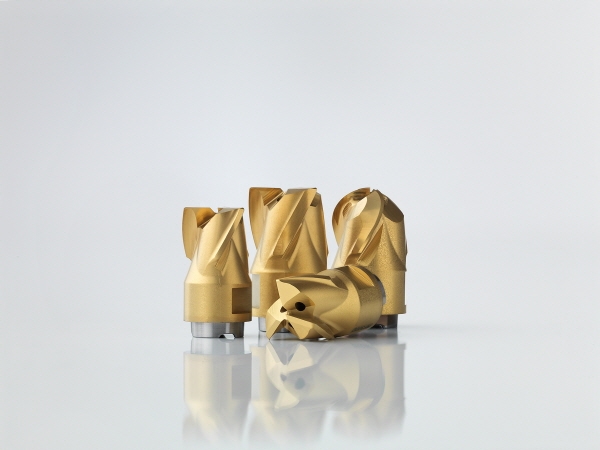

기존 절삭 헤드와 마찬가지로 짧은 플루트 버전은 모든 타입의 소재 가공이 가능한 두 가지 인서트 재종으로 제공되며 부드러운 절삭 디자인을 위한 E 및 M 형상으로 제공된다. 인서트 직경 옵션은 10mm, 12mm 및 16mm가 있으며 코너 반경은 0.4mm~3.1mm로 제공돼 다양한 디자인 요구 사항을 충족할 수 있다. 또한 내부 절삭유 채널을 갖춘 직각 및 볼 노즈 인서트도 제공된다.



전체적으로 Minimaster Plus 시스템은 우주항공, 발전 분야 금형 자동차 및 의료 산업의 일반 가공에 적합하며 강, 스테인리스강, 주철, 알루미늄 및 기타 가공이 어려운 난삭 재질도 쉽게 절삭할 수 있는 한편 길이 재측정 작업의 필요성도 제거했다.

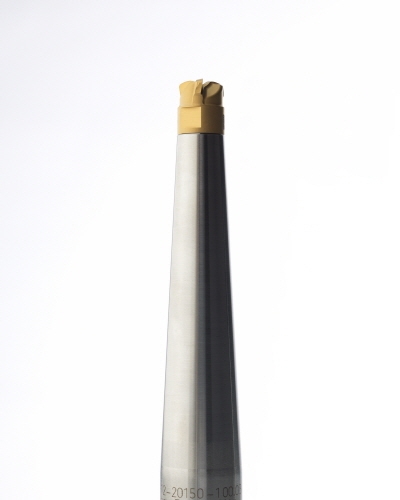

시스템의 가장 주목할 만한 기능 중 하나는 교체형 초경 인서트와 강 소재 샹크 간의 정밀한 인터페이스이다. 내경 나사와 외경 테이퍼를 갖춘 인서트와 나사로 된 센터 핀에 내부 테이퍼가 있는 샹크는 약 10미크론의 런아웃을 유지하며 신뢰성과 안정성을 더한다.

또한 샹크의 축 방향 위치 고정 기능은 사용자가 기계 스핀들에서 공구를 제거하지 않고도 인서트를 교체할 수 있도록 해 반복성과 생산성을 향상시킨다. 새로운 인서트는 축 방향 런아웃 25미크론 이내로 리포지셔닝된다.
