[Tech] Helical 커터 강도·안정성 증진

공구 절삭 직경 범위 25mm~54mm

기사입력 2015-06-16 10:46:21

[산업일보]

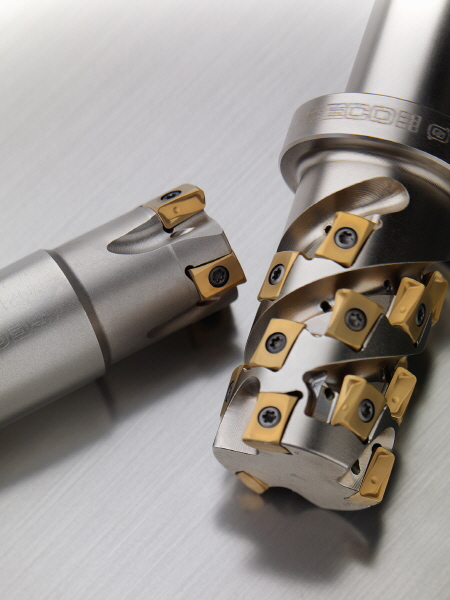

최근 Square T4-08 Helical 밀링 커터 제품군을 확장, 4코너 특수 설계 인서트용의 새롭고 혁신적인 인서트 장착 시스템이 등장했다.
이 제품군에는 이제 새로운 MS2050 인서트 재종도 포함된다.

2D 윤곽가공 밀링 작업에 적합한 Square T4-08 Helical은 강, 주철, 스테인리스 강과 같은 까다로운 재질을 가공하는 데 뛰어난 성능을 발휘한다. 다날 인서트가 견고하고 안정적인 포켓 시트에 장착돼 커팅 안정성을 최적화했고 정확한 90도 직각면 절삭을 구현한다.

커터에 탄젠셜 방향으로 장착되는 인서트를 사용하면 절삭력이 인서트의 가장 두꺼운 부분으로 전달되기 때문에 제조업체는 작은 직경으로 큰 절삭 깊이를 가공할 때 필요한 수준의 강도를 얻을 수 있다.

사용자는 높은 금속 제거율과 비용 효율적인 작업뿐만 아니라 Square T4-08 Helical의 다용성을 유익하게 활용할 수 있다. 일반 피치와 세목 피치로 제공되며, 일반 피치는 슬롯 및 윤곽 작업에 사용되고 세목 피치는 윤곽 가공에만 사용된다. Square T4-08은 M08 및 MD08 인서트 형상, MP3000, MK2050, F40M 재종과 새로운 MS2050 재종 등 4가지로 제공되며 Seco-CaptoTM, Weldon, Arbor 및 CombimasterTM등 다양한 장착타입으로 제공된다.

공구는 절삭 직경 범위 25mm(1.0")~54mm(2.0"), 절삭 깊이 범위 22mm(0.87")~64mm(2.52") 코너 R 범위 0.4mm(0.02")~1.6mm(0.063")로 제공된다. 또한 모든 Square T4-08 Helical 제품군에는 내부 절삭유 채널이 있어 공구 수명을 늘린다.
