지하구조물 적용 개방형 흙막이 공법 개발

이달의 신기술3건 지정

기사입력 2015-07-11 08:09:06

[산업일보]
국토교통부(장관 유일호)는 지하구조물 공사에 적용하는 개방형 흙막이 공법 등 3건을 ’이달의 건설신기술‘로 지정(제765호~제767호)했다고 밝혔다.

제765호 신기술
역타공사에서 흙막이벽체 지지를 위한 개방형 복합띠장 공법

도심지 건물의 지하공사시 적용되는 탑다운 공법은 굴착와 함께 건물의 지하구조체를 형성하는 공법이며, 건축지하외벽 시공시에 기시공된 철근 콘크리트 띠장에 의해 접합부 간섭 및 콘크리트 미충진으로 벽체의 수직연속성이 결여돼 누수가 발생하는 문제가 있었다.

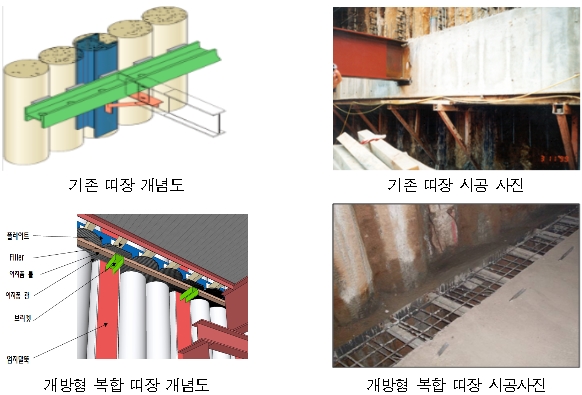

이 같은 문제점을 개선하기 위해, 흙막이 벽체의 표면에 콘크리트 합성보를 시공하고 필러로 이 합성보를 지지하는 개방형 복합 띠장을 통해 흙막이벽체 시공시 철근배근 및 콘크리트 타설이 용이하도록 해 외벽구간의 충분한 공간 확보했고, 이를 통해 건물 벽체를 하부층부터 순차적으로 시공할 수 있어 시공성 및 구조적 안전성을 향상시켰으며, 시공이음부의 차수성능을 향상시키는 신기술을 개발했다.

시공성 향상, 공기단축, 자원투입 최소화 등의 향상으로 국내외 대규모 대심도 굴착공사에 효과적으로 활용될 것으로 기대된다.

제766호 신기술
다층막 구조의 재활용 방수시트를 이용한 분리 거동형 노출 복합방수공법(Acrofix System)

기존 단일방수공법(도막방수, 시트방수)의 재료적, 구조적 한계를 극복하고자 다양한 형태의 복합방수공법이 개발돼 사용되고 있으나 도막재와 시트재의 이질재료간의 결합문제, 유독물질로 인한 환경문제, 고정접합구조에서 발생하는 접합부의 파단문제가 지속적으로 발생되고 있었다.

이런 문제를 해결하기 위해, 도막재 및 시트재 제작시 환경유해물질을 배재한 환경친화적 및 재활용소재를 활용해 다층막구조를 가진 입체 블록형 방수시트재를 개발하므로써 방수층 부풀음, 파손을 방지 할 수 있는 기술을 개발했다.

또한 분리 거동형 신축부재를 활용해 고정접합구조에서 발생하는 접합부의 찢김, 파손문제를 최소화했다

재활용 소재를 활용해 방수시트를 제작함으로써 건설폐기물에 따른 환경오염을 저감시킬 수 있으며, 접합부의 파손을 줄이면서 유지관리 비용도 최소화할 수 있어 높은 활용성이 기대된다.

제767호 신기술
숏크리트 유량연동 분말형 급결제 자동제어 분사시스템을 이용한 숏크리트 공법

터널 등의 벽체를 조성하기 위해 콘크리트를 뿜어 붙이는 숏크리트 공법은 콘크리트에 분말형 급결제를 사용하나 기존 분말형 급결제 공급장치는 공급되는 콘크리트 유량의 변화에 무관하게 일정량의 급결제를 분사하도록 돼있어 급결제가 과소 또는 과다하게 분사될 수 있다.

급결제가 과소분사 될 경우 조기강도 저하문제가 발생하며 과다분사될 경우 장기강도 저하의 문제가 발생하므로 숏크리트 품질변동이 크고 그에 따른 숏크리트 품질저하가 발생할 수 있다.

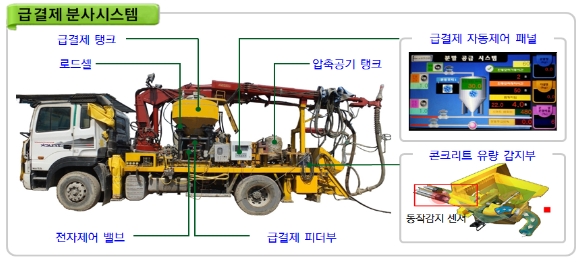

이런 문제들을 해결하기 위해, 숏크리트에 공급되는 콘크리트의 유량과 연동해 분말형 급결제 분사량을 자동으로 제어하는 분말형 급결제 자동제어 분사시스템과 이를 이용한 숏크리트 공법을 개발했다.

이 신기술은 숏크리트 타설시 공급되는 콘크리트 유량 변화에 따라 일정 비율의 급결제가 분사되도록 급결제 분사량을 자동으로 제어해 설계배합비에 제시된 급결제 비율이 일정하게 유지되도록 숏크리트 타설이 가능하며 기존 분말형 급결제 분사기술 대비 리바운드돼 손실되는 량이 최대 46% 감소해 경제적인 시공이 가능하다.

기존기술 대비 리바운드율이 최대 46% 절감돼 이에 따른 폐기물발생 감소 및 분진 발생이 감소되므로 숏트리트 타설에 따른 환경오염이 감소하고 작업자의 작업환경이 개선되는 효과도 있다.

기존 기술 대비 시공절차가 복잡하지 않으면서 급결제 분사량을 자동으로 제어함으로써, 균질한 고품질의 숏크리트를 타설할 수 있어, 향후 터널 공사 시 폭넓게 활용될 것으로 예상된다.
