WIDIA의 Top Cut 4 인덱서블 홀메이킹 플랫폼

[산업일보]
경제적인 고품질 홀가공 및 향상된 공구 수명으로 작업자에게 상당한 이점 제공WIDIA의 새로운 Top Cut 4 인덱서블 드릴링 플랫폼은 광범위한 제품을 가공하고 다양한 드릴링 가공과 피삭재에 하나의 드릴이 필요한 엔드유저를 대상으로 하고 있다.

이번에 좀 더 확장된 기능과 향상된 성능이 조합된 새로운 Top Cut 4TM 인덱서블 홀메이킹 플랫폼은 안정성에 무게를 뒀다는 평가다.

단일 플랫폼의 진정한 만능 해결사인 Top Cut 4는 다양한 드릴링 가공과 여러 피삭재에 적용할 수 있는 하나의 드릴이 필요한 최종 사용자를 대상으로 한다. 광범위한 애플리케이션 기능을 탑재한 관통 및 교차 홀, 경사 진입 및 퇴출구 가공, 45°의 코너, 반 원통형, 오목 및 체인 드릴링이 있다. WIDIA 재종 기술과 결합된 4개의 진정한 절삭날은 낮은 인선당 비용으로 속도 및 이송을 대폭 높여주고, 소재 제거율도 높임으로써 공구 수명을 연장시켜준다.


WIDIA 프로덕트 매니저인 Vivian Pavlov는 "대부분 공정 안정성이 큰 어려움을 느끼는데 착안, Top Cut 4를 개발하게 됐다"며 "공정 안정성을 간단히 말하자면 익숙하지 않거나 불안정한 조건에서도 공구를 빠르게 선택하고 성공적으로 적용할 수 있는 능력을 의미한다. 사용자는 다양한 드릴링 작업 및 피삭재에서 적용할 수 있는 하나의 드릴이 필요한데 Top Cut 4는 고속 절삭 성능으로 이러한 문제를 해결했고, 인선당 비용이 가장 낮은 것으로 입증됐다"고 강조했다.

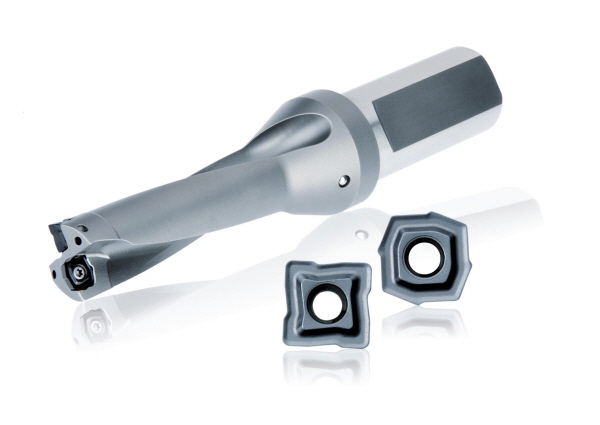

실제로 Top Cut 4 센터 및 외주 인서트는 각각 탁월한 센터링 기능과 피삭재 관통을 위한 독점적 절삭 프로파일을 갖추고 있다. 내측 및 외측(센터 및 외주) 인서트는 혼동 없이 확연히 구분되며, 일반적으로 고속 가공, 고인성 수요, 높은 소재 제거율을 위한 재종에 사용할 수 다. 강, 주철, 짧은 치핑 소재를 위해 강화된 절삭날 및 스팁 칩 브레이커 또는 스테인리스강, 롱 치핑 강 및 낮은 소요 동력이 필요한 소재에 최적화된 칩 홈 등 기능에 맞게 특정 형상을 사용할 수 있다는 강점을 갖고 있다.


또한, Top Cut 4는 metric 및 inch 구성의 2XD, 3XD, 4XD, 5XD 길이의 안정성이 높은 섕크를 갖추고 있다. 직경 범위는 12 ~ 68mm(0.473~2.5inch)다. 8개의 인서트 사이즈로 모든 직경 범위를 커버할 수 있다. 센터 및 외주 인서트의 절삭날 프로파일이 함께 작용해 드릴 안정화를 높여주고 불규칙한 표면에서도 공구의 드리프팅 현상을 방지한다는 점도 눈여겨 볼 대목이다.

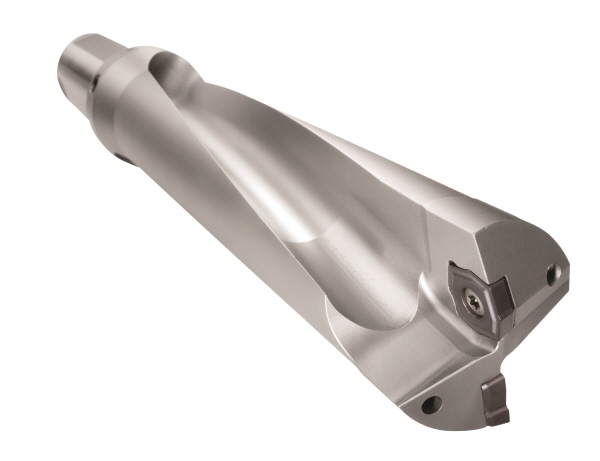

견고한 커터 바디에는 5XD 길이에서도 효율적인 칩 배출을 위해 깊은 헬릭스각 플루트가 표시돼 있다. 큰 쿨런트 홀은 효율적인 쿨런트를 제공하고 인서트 수명을 연장시켜준다.

비디아(WIDIA)-브랜드의 제품 및 서비스는 세계 최초의 초경 인덱서블 인서트에 대한 특허에서부터 세계 최초 코팅 재종 개발에 이르기까지 80년 이상 동안 금속 절삭 산업의 혁신으로 평가되고 있다. 비디아 브랜드는 정밀 가공 제품 및 맞춤형 솔루션 서비스에 대한 완벽한 포트폴리오를 제공하고 있다. 무수히 많은 밀링 및 선삭, 홀메이킹 및 툴링 시스템 제품이 전세계의 공인된 유통 파트너사를 통해 공급되고 있다.
