한국몰렉스, 얇은 LED 조명 모듈용 커넥터 시스템 출시

초박형제품으로 LED 조명 제품 내에서 발생될 수 있는 음영 방지

기사입력 2015-11-24 19:16:27

[산업일보]

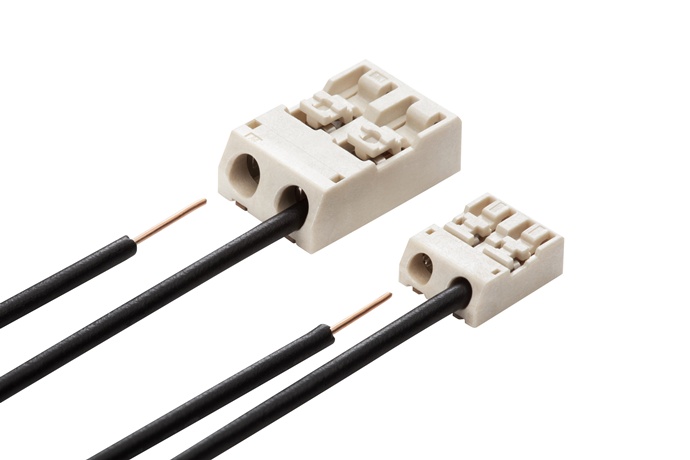

한국몰렉스가 얇은 LED 조명 모듈 어플리케이션에 적합한 Lite-Trap™ 및 Mini Lite-Trap™ SMT 전선 대 기판 커넥터 (모델명: Lite-Trap™ 및 Mini Lite-Trap™ 커넥터시스템) 시리즈를 출시했다.

사용이 편리한 푸시 버튼 래치 타입의 이 제품은 초박형 타입으로 Mini Lite-Trap의 경우 제품 높이가 불과 2.65mm에 불과하므로 LED 조명 제품 내에서 발생하기 쉬운 음영을 방지 할 뿐 아니라 시장 내 비슷한 타입의 제품보다 낮은 전선 삽입력을 제공한다.

이번에 출시된 Lite-Trap™ 및 Mini Lite-Trap™ SMT 전선 대 기판 커넥터제품의 터미널 종단 방법은 몰렉스 자사내의 모델 ‘와이어트랩커넥터’와 비슷하다.

우선, 피복을 벗긴 전선을 커넥터에 밀기만 하면 전선은 간단하게 삽입이 된다. 이 때 커넥터 내에서는 ‘게이트형 단자’가 전선이 삽입 되면서 열리고, 전선이 안착되면 전선을 다시 밖으로 빠져나가지 못하도록 가두는(‘Trap’) 역할을 한다. 이 커넥터를 제품으로부터 분리하려면 별도의 도구 없이 하우징 상부의 버튼형 레버를 살짝 눌러 전선을 분리하면 된다. 이처럼 체결이 간단하므로 작업자들은 교육을 받지 않고도 현장에서 쉽게 조립, 분리를 할 수 있다.

뿐만 아니라 Lite-Trap™ 및 Mini Lite-Trap™ SMT 전선 대 기판 커넥터 제품은 경쟁 제품의 구조보다 더 많은 절연 길이 범위를 허용하는 하우징 설계를 갖추고 있으므로 더욱 안정적으로 전선을 장착하여 전기접점의 오류를 방지해준다. 또한 이중 접촉 전선 트랩 클램프 설계 구조는 결합을 보다 확실히 보장하는 역할을 제공한다.
