[기술기고] 런너레스 금형(Runnerless Mold)에 대해 ②

금형 투자비용 절감, 공정 투자비용 및 인건비 절감

기사입력 2022-02-22 16:07:33

[산업일보]
지난 1월24일 송출 기고에 이어…

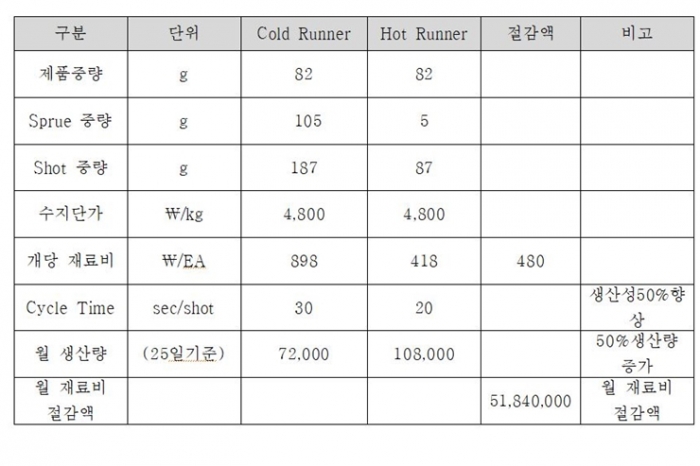

핫러너 이용시 생산성 향상 50%, Cycle Time 단축에 따른 금형 투자비용 절감, 공정 투자비용 및 인건비 절감, 폐 Scrap 처리에 따른 환경오염 및 비용 감소 등 핫런너 시스템은 여러 가지 복합적인 설비와 함께 작동하기 때문에 설비 보전이 중요하다.

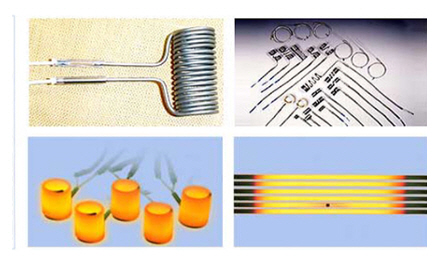

▶Heater & Temp Couple
일반적으로 오픈 게이트는 막대형의 카트리지 히터를 사용하고 있으며 밸브 게이트인 경우 코일 히터를 사용하고 있다. 메이커에 따라 고주파 유도 가열 방식을 사용한다.

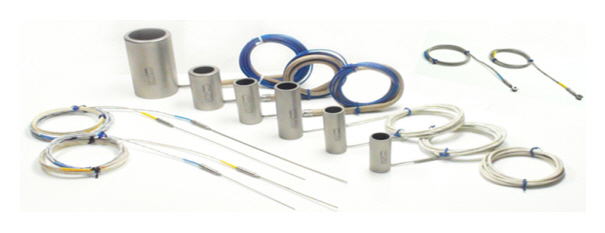

밸브 게이트에 사용되는 코일 히터와 열전대

▶코일 히터(Coil Heater)의 장점
높은 발열량, 지속적인 균일한 온도 공급, 높은 온도에서도 산화와 침식을 방지해 수명이 길며 높은 열 전도와 절연, 강도 유지

▶열전대 (Temp Couples)
열전대는 열전대 소선, 보호관, 단자박스, 절연관 및 취부에 필요한 부분으로 구성돼 있다. 열전대는 서로 다른 금속선의 한끝을 용접한 후 기전력 또는 저항을 측정해 측온 접점의 온도를 알아낸다. 이때의 금속선을 열전대라고 한다.

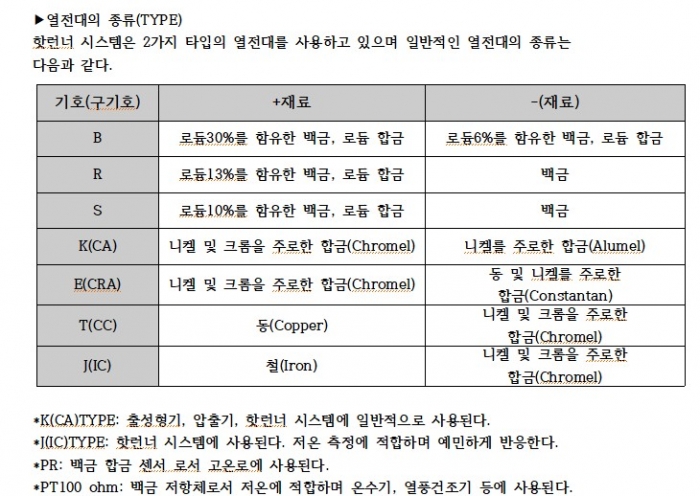

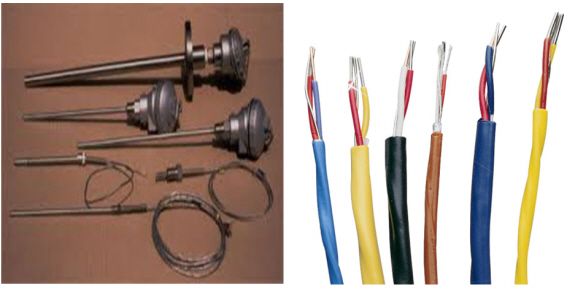

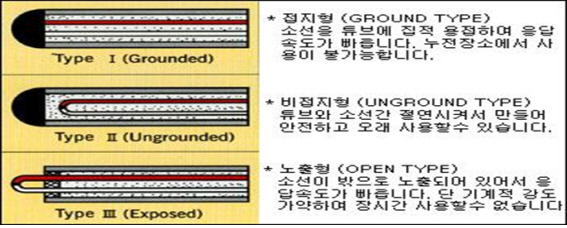

열전대 구조와 TYPE/ 열전대와 보상 도선

열전대의 특징
△신속한 반응과 작은 시간 오차 △합한 연전대 선택 시 0–2500℃ 범위 내의 온도 측정이 가능하다. △온에서 기계적 강도가 높고 내식성이 강하며, 안전성이 높다. △정한 위치나 좁은 장소에서도 온도 측정이 가능하다.

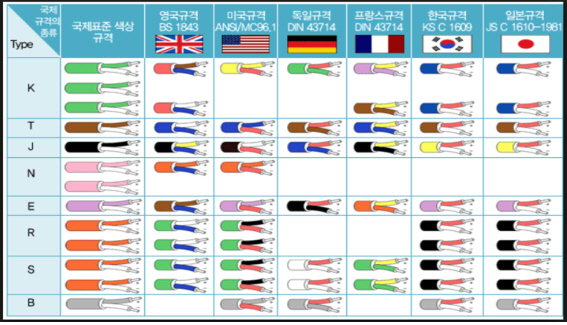

▶국가별 보상도선에 따른 열전대 색상

▶핫런너 시스템 연결하기(Square Connector)(Heater)
핫런너 시스템은 금형과 컨트롤러간 통신선을 연결하는 것부터 시작한다. 먼저, 핫런너 시스템의 명판을 확인한 후 출력의 수를 체크해 컨트롤러를 배치한다.

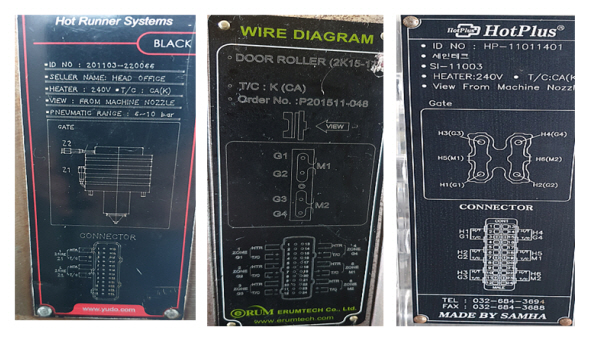

Hot Runner Systems Wire Diagram

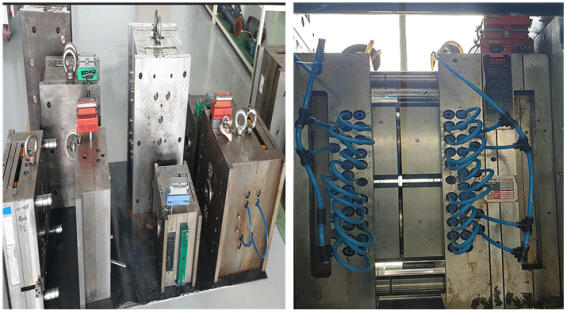

▶컨트롤러 배치
히터존의 수에 맞게 컨트롤러 설치

▶중계선 설치와 열전대 TYPE 확인
중계선은 금형에 부착돼 있는 명판을 확인해 K(CA), J(IC)를 따라 설치한다.

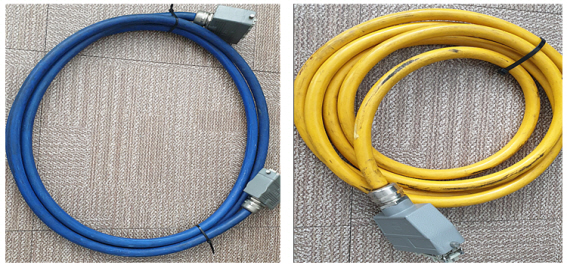

K(CA) TYPE의 중계선/ J(IC) TYPE의 중계선

중계선 전용으로 돼 있으므로 열전대 타입을 반드시 확인해 설치해야 한다. 중계선이 바뀌면 ±2℃ 정도의 오차가 발생하기에 혼용해 사용하는 경우도 있다. 다만 열전대 타입이 금형과 컨트롤러에 맞지 않을 시 설정 온도와 측정 온도가 상이할 수 있어 반드시 확인이 필요하다.

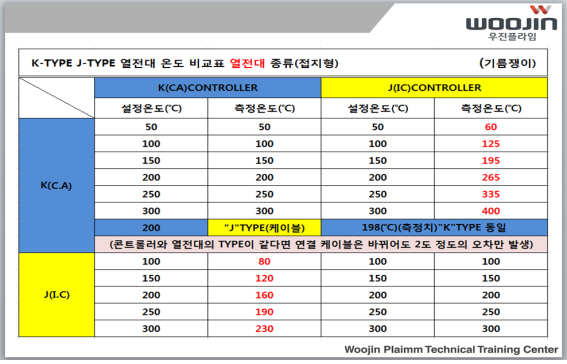

열전대와 컨트롤러 간의 TYPE 상이할 때 발생하는 온도 편차

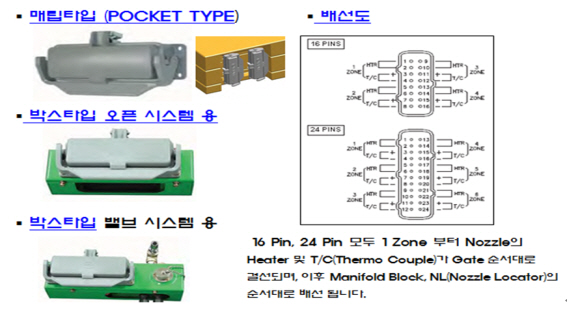

▶핫런너 금형의 켄넥타 번호에 대해

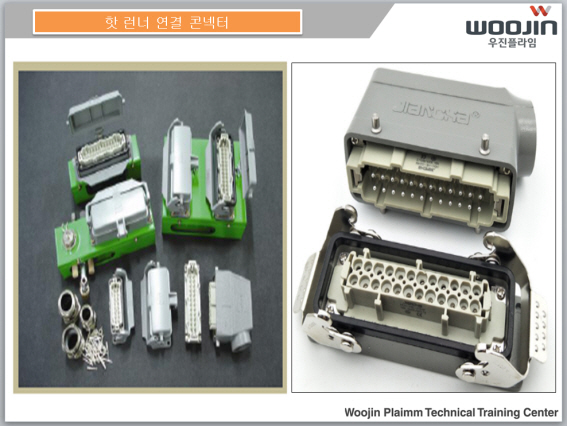

다양한 컨넥타 INSERT, HOUSING, HOOD

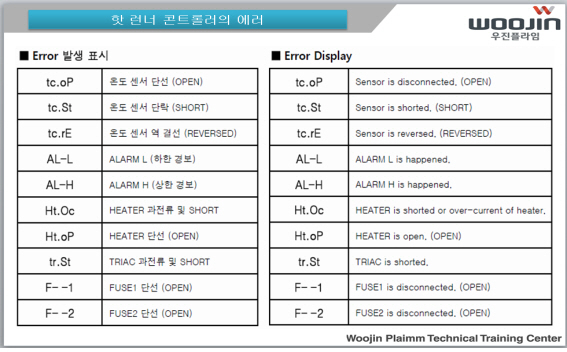

▶핫런너 시스템의 알람 메시지
핫런너 시스템의 에러 메시지는 업체마다 조금씩 다를 수 있으나 일반적으로 공통된 내용을 공유한다. 핫런너 시스템은 금형의 분해 및 조립이 빈번하게 이루어질 때 히터 또는 열전대좋지 않은 연결 상황에 대비해 컨넥터의 체결 상태가 잘 돼 있어야 한다.
