빈더 커넥터, 의료 및 업계 디바이스 연결 구축

오버몰드 케이블 커넥터 요구조건 포괄적 해결

기사입력 2022-05-11 09:19:10

[산업일보]
액체 한 방울에도 민감한 의료기기의 위생요건은 기술의 응용분야에서 가장 까다로운 부분이다. 제품 개발자는 높은 수준의 기능과 함께, 보호등급을 올리고 좋은 디자인의 제품을 생산하는 작업이 쉽지는 않다.

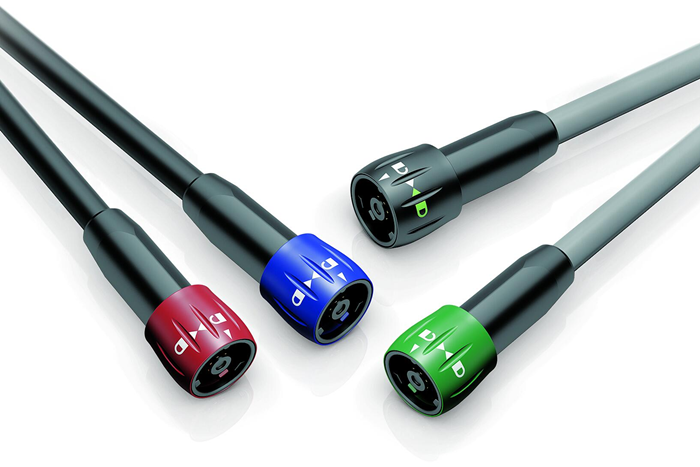

산업용 원형 커넥터를 공급하는 커넥터(Binder Connector)는 11일 770 NCC(비연결형) 시리즈로 오버몰드 케이블 커넥터를 선보였다.

Binder 770NCC 시리즈의 미니어처 커넥터는 여러 어려움을 극복한 사례 중 하나다.

플러그를 꽂았을 때 방진 기능과 더불어 일시적인 침수에 대한 방수기능을 보여 IP 67의 보호 등급 요구사항을 맞췄다. 플러그를 뽑았을 때 보호등급은 IP 54로 방진은 물론 물이 튀는 것을 방지한다.

770 NCC 시리즈는 주로 물과 같은 액체에 접촉하기 쉬운 산업이나 의료 환경에서 사용할 수 있도록 설계했다. 커넥터엔 사용이 편리하고 신뢰도가 높은 베이어닛 락킹(bayonet locking) 시스템을 장착, 신속하고 안전한 결합이 가능하다.

일반적인 커넥터는 결합했을 때만 데이터 시트에 지정된 보호 수준에 부합한다. 플러그를 뽑으면 덮개 등을 사용해 이물질로부터 커넥터를 보호해야 한다. 그러나 이런 게 있으면 취급이 용이하지 않거나 제품의 디자인 외관을 해칠 수 있다.

NCC는 그런 것을 과감히 버리고 스프링이 달린 플라스틱 커버를 커넥터 하우징 내부로 넣는 특수한 설계로 커넥터 핀을 보호한다. 하우징 안에 들어간 커버가 핀을 접촉 방지 방식으로 둘러싸는 오버몰드 구조로 만들어 입자나 먼지, 물로부터 보호하며 외부의 기계적 충격에서도 보호한다.

의료 엔지니어링 애플리케이션에서 원형 커넥터는 까다로운 조건을 통과해야 한다. 우선 위생상의 이유로 제품의 표면이 매끄러워야 하며 커넥터를 다른 장치에 연결할 때까지 오염돼서는 안 된다. 또한 색상과 모양이 시각적으로 매력적이어야 하며 엄격한 공차를 유지해 동일한 제품을 생산해야 한다. 산업 측정 및 제어기술 애플리케이션 또한 가혹한 기후조건을 견뎌내기 위해 유사한 조건을 요구한다. 770 NCC는 오버몰드 케이블 커넥터를 만들어 모든 요구조건을 포괄적으로 해결했다.

770 NCC 시리즈는 8핀 케이블 커넥터로 주조한 UL 인증 PUR, 또는 PVC 케이블을 장착해 현장에서 조립할 필요가 없다. 케이블 길이는 2m, 5m로 표준에 맞췄다. 다른 길이는 요청 시 제공할 수 있다. 케이블의 단면은 8 x 0.25mm², 케이블 재킷 직경은 6.0mm다. 이동 중 케이블의 굽힘 반경은 케이블 직경의 최소 10배 이상이며 고정 케이블의 경우 5배 이상이다. 와이어의 최대 저항은 79Ω/km이다. 오버몰딩된 케이블 커넥터는 2A의 전격전류에서 175V의 정격 전압을 견디고 최대 1750V의 임펄스 전압을 견딜 수 있도록 했다. 작동할 수 있는 온도 범위는 -25°C에서 +85°C이며 기계적 수명은 5천 회 이상의 결합 주기로 정해졌다.
