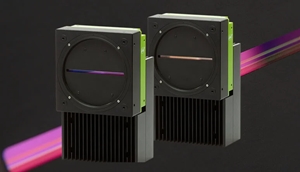

JAI, 고속 비전 검사 위한 차세대 16K 컬러 및 흑백 라인 스캔 카메라 출시

16K 해상도와 고속 데이터 처리 지원

기사입력 2024-11-01 18:20:49

[산업일보]
JAI가 고속 CMOS 라인 스캔 카메라의 새로운 모델인 Sweep 시리즈를 출시하며, SW-16000TL-CXP4A 3라인 컬러 모델과 SW-16000M-CXP4A 흑백 모델을 추가했다고 발표했다. 이 두 모델은 16K 해상도와 대형 5μm 픽셀, CoaXPress 4 x CXP-12 인터페이스를 갖추고 있어 고해상도 이미지와 고속 데이터 처리를 지원한다. 이는 제조 공정에서 작은 형상의 디테일을 정밀하게 검사하는 비전 시스템에 적합한 사양이다.

배터리 및 디스플레이 등 고속 검사에 최적화
새로운 Sweep 시리즈 모델은 배터리 검사, 평면 패널 디스플레이 검사, PCB 검사 등 고속 웹 및 인쇄 검사에 적용 가능하며, 각각 100kHz(컬러 모델)와 277kHz(흑백 모델)의 스캔 속도로 기존 3.5μm 픽셀 16K 라인 스캔 카메라보다 더 빠르게 동작한다.

향상된 감광도와 이미지 품질
Sweep 카메라는 5μmx5μm 크기의 정사각형 픽셀을 통해 이전 세대보다 높은 감광도를 갖추고 있다. 픽셀 크기가 커지면서 다이나믹 레인지와 신호 대 노이즈 비율이 높아져 이미지 품질이 개선됐으며, 동일한 조명 조건에서도 검사 속도를 높이거나 전력 소비를 줄이는 유연성을 제공한다. 또한, 2x1 수평 비닝(10μmx5μm)을 통해 감광도를 더욱 높일 수 있다.

CoaXPress 2.0 인터페이스로 고속 데이터 처리
Sweep 시리즈의 새로운 카메라는 CoaXPress 2.0 인터페이스를 통해 최대 50Gbps의 데이터 전송 속도를 지원한다. 이 인터페이스는 트리거와 전력 공급을 통합해 최대 25m 길이의 케이블을 사용할 수 있다. 여러 대의 카메라를 단일 PC 프레임 그래버에 연결해 고해상도 산업 비전 시스템에서 활용할 수 있다. 특히, 낮은 지연 시간과 지터를 통해 고속 검사 환경에서도 안정적인 성능을 유지한다.

유연한 동기화와 고급 트리거 옵션
이 카메라는 다목적 GPIO와 트리거 옵션을 갖추어 조명과 로터리 인코더와의 동기화를 지원하며, '스캔 재개' 및 '트리거 카운트 지연' 등의 고급 기능을 통해 다양한 검사 환경에서의 활용도를 높였다.
