<특허정보> 탭너트 압착 고정장치

[산업일보]
고안자 : 이훈구
출원번호 : 20-2001-0024515
출원일자 : 2001년08월13일

고안된 장치는 비교적 두께가 얇은 금속재의 판재를 피고정물에 고정하기 위한 탭너트 압착 고정장치에 관한 것이다. 판재에 탭너트를 실린더의 압압력에 의해 용이하고 정밀하게 고정할 수 있는 탭너트 압착 고정장치를 제공하고자 하는 것를 과제로 한다.
본 고안에서 제공하는 탭너트 압착 고정장치는, 수평부(11)에 연해 하측으로 수직부(12)가 형성된 지지대(1)와, 지지대(1)의 수직부(12) 하부에 결합된 지지판(2)과, 지지대(1)의 수직부(12) 중간부에 수평되게 형성된 작업대(3)와 상기 지지대(1)의 수평부(11)에 수직되게 고정되고 로드(41)가 작업대(3) 상부를 향하고 있는 실린더(4)와, 실린더(4)의 로드(41) 하부에 결합된 봉상의 압압체(5)와, 내부에 축방향으로 탭너트(T)가 삽입될 수 있는 공간부(61)가 형성돼 압압체(5) 하부의 작업대(3)에 고정된 지지체(6)를 포함하며, 실린더(4)의 작동에 의해 압압체(5)가 지지체(6)의 축방향를 따라 승강할 수 있도록 된 것을 특징으로 한다.

고안이 속하는 기술 및 그 분야의 종래 기술

탭너트 압착 고정장치는 비교적 두께가 얇은 금속재의 판재를 피고정물에 견고하고 용이하게 판재에 탭너트를 고정하기 위한 것이다.
산업기계나 공조조화기기 또는 전기·전자기기 등은 많은 구성요소로 돼 있으나 그중 구성부의 상당 부분은 얇은 금속재의 판재로 돼 있다. 얇은 금속재의 판재(이하 '판재'라 함)를 피고정물에 고정하는 방법으로는 용접에 의한 방법과 나사와 같은 체결구에 의한 방법을 들 수 있다.
용접에 의한 판재의 고정방법은 견고한 고정력을 발휘할 수 있는 것이기는 하나 분해가 어려운 문제점이 있으므로 분해의 용이성을 고려해 대부분 판재의 경우에는 두께가 얇아 나사를 체결할 수 있는 나선의 형성에 어려움이 있고 또 나선을 형성한다 해도 형성할 수 있는 나선의 수에 한계가 있다. 판재를 나사에 의해 피고정물에 고정하기 위해는 도 6에 도시된 바와 같이 각형의 헤드부가 형성돼 있음과 함께 내부에 축방향으로 나선이 형성된 일정 길이의 탭너트를 판재에 고정하고 이 탭너트와 피고정물에 나선을 체결해 판재를 견고하고 용이하게 고정하고 있다.
한편 판재에 탭너트를 고정하는 종래의 방법으로는 먼저 탭너트를 고정하고자 하는 판재의 적정 위치에 드릴링 작업을 해 탭너트 결합구멍을 형성한다. 이 결합구멍에 탭너트를 삽입한 후 탭너트와 함께 판재를 지그 등에 지지한 상태에서 해머로 탭너트의 헤드를 판재의 표면측을 향해 타격한다. 탭너트의 헤드가 판재의 표면에 삽입 압착되게 하는 것에 의해 판재에 탭너트를 고정하고 있다. 따라서 탭너트 고정 작업은 작업자의 인력에 의한 것이므로 그 작업이 번거로울 뿐만 아니라 판재에 수직되게 정확히 탭너트가 고정되지 않는 등의 문제점이 있는 것이다.

고안이 이루고자 하는 기술적 과제

본 고안은 상기와 같은 종래의 문제점을 감안해 고안된 것으로서, 그 목적으로 하는 것은, 판재에 탭너트를 실린더의 압압력에 의해 용이하고 정밀하게 고정할 수 있는 탭너트 압착 고정장치를 제공하고자 하는 것에 있다.

고안의 효과

본 고안은 판재의 결합구멍에 삽입된 탭너트의 하부를 지지체의 공간부에 삽입시킨 상태에서 실린더를 작동해 실린더의 로드와 함께 압압체를 하강시켜 탭너트의 해드를 판재의 표면에 압착함으로써 판재에 탭너트를 고정한다. 따라서 본 고안은 두께가 얇은 판재에 탭너트를 신속하고 용이하게 고정할 수 있음은 물론이고 그 고정상태를 정밀하게 할 수 있다.

자료제공: 렉스 국제특허법률사무소 TEL : 553-4366~7
정리: 미디어다아라 김원정 기자/news@daara.co.kr


〈도면 중 주요부분에 대한 부호설명〉
1. 지지대, 2. 지지판, 3. 작업대, 4. 실린더, 5. 압압체
6. 지지체, 7. 유압모터, 8. 압압스위치, 11. 수평부, 12. 수직부

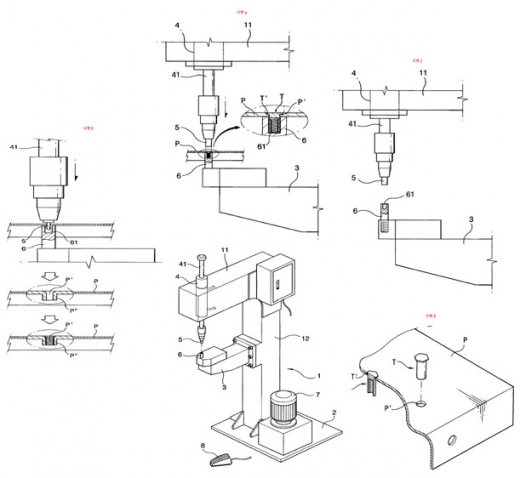

<도면의 간단한 설명>

도 1. 탭너트 압착 고정장치의 사시도
도 2. 탭너트 압착 고정장치의 요부 확대 단면도
도 3, 4. 탭너트 압착 고정장치의 작동상태 요부 확대 단면도
도 4. 탭너트 압착 고정장치를 이용해 판재에 벌징작업을 한 후 태핑작업을 하는 단면도
도 5. 판재에 탭너트를 고정한 상태의 일부 절개 사시도
