리니어 테크놀로지 코리아(대표 홍사곽)는 휴대형 프로세서에 적합한 최첨단 PMIC 전력 관리 솔루션(제품명 : LTC3676, LTC3676-1)을 출시했다.

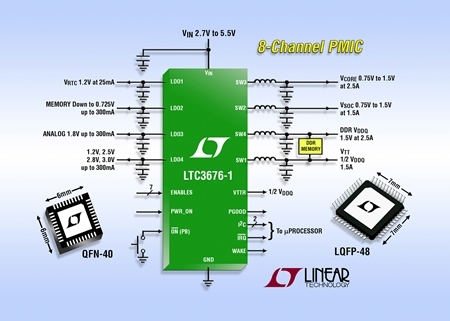

LTC3676 및 LTC3676-1은 코어, 메모리, I/O, SoC를 위한 4개의 동기식 스텝다운 DC/DC 컨버터를 비롯해 저잡음 아날로그 전원을 위한 3개의 300mA LDO(low dropout) 레귤레이터와 동적 제어 & 씨퀀싱 기능을 갖추고 있다. LTC3676-1은 소스/싱크 및 트랙킹 동작을 위한 1.5A 벅 레귤레이터 및 DDR용 VTTR 레퍼런스 출력 기능을 포함하고 있다. 이러한 두 가지 핀 특성은 LTC3676의 LDO4 인베이블과 피드백 핀을 대체한다. 구성 가능한 뛰어난 전력 씨퀀싱 성능, 동적 전압 스케일링 출력 전압 제어, 푸시 버튼 인터페이스 컨트롤러를 비롯해 과도 상태를 보고하는 I2C 인터페이스 및 인터럽트 출력을 통한 레귤레이터 제어 기능들은 여러 개의 레귤레이터를 지원한다.

LTC3676의 4개의 정주파수 전류 모드 벅 스위칭 레귤레이터는 내부적으로 보정되고 최대 2.5A, 2.5A, 1.5A, 1.5A 출력 전류를 제공하며, 선택 가능한 스위칭 주파수(2.25MHz 또는 1.125MHz) 및 위상을 포함해 완벽한 I2C 제어 특징을 가진다. 디바이스의 파워온 디폴트 주파수는 2.25MHz으로 EMI 감소를 위해 스위치 에지레이트 조정기능을 갖추고 있다. 각각의 벅은 동적으로 제어된 DAC 기반 출력 레퍼런스 및 요구되는 출력 전압 범위를 설정할 수 있는 외장 피드백 핀이 있다. IC의 동작 모드는 I2C 인터페이스를 사용해 설정할 수 있다. 설정할 수 있는 동작 모드에는 펄스 스키핑, Burst Mode® 동작 또는 강제 연속 모드가 있다.

LTC3676은 저잡음 아날로그 전원을 위한 4개의 LDO를 갖추고 있으며, 고정형 및 I2C 선택가능한 전압 옵션을 서로 다른 조합으로 이용할 수 있는 3가지 300mA 레일을 포함하고 있다. 이러한 레귤레이터들 가운데 두 가지는 조절 가능한 출력의 특징을 제공한다. 다른 LDO는 올웨이즈온 25mA 전원으로 저항 디바이더를 사용하여 출력 전압 설정이 가능하다.

다양한 기능을 갖춘 LTC3676의 I2C 시리얼 포트는 레귤레이터 인에이블, 출력 전압 레벨, 동적 전압 스케일링, 동작 모드 및 상태 보고를 제어하기 위해 사용된다. 레귤레이터 스타트업은 I2C 포트를 통하거나 원하는 순서로 인에이블 핀에 레귤레이터 출력을 연결함으로써 씨퀀스될 수 있다. 시스템 파워온, 파워오프 및 리셋 기능들은 푸쉬버튼 인터페이스, 핀 입력 또는 I2C 인터페이스로 제어된다. I2C로 정의된 파워다운 씨퀀싱 기능을 통해 각 레귤레이터는 4개의 턴오프 타임 슬롯 중 하나에 할당될 수 있다.

다른 기능으로는 조절 가능한 온도 경보장치 및 셧다운, 조절 가능한 저전압 경보 장치 및 록아웃, 파워 굿, 인터럽트 리퀘스트 출력(/IRQ) 및 리셋 출력(/RSTO) 및 전압 대기(VSTB) 핀과 같은 인터페이스 신호 등이 포함된다. VSTB 핀은 최대 4개 레일에서 동시에 프로그램된 동작 및 대기 출력 전압 사이에서 선택할 수 있다.
