[TECHNICAL NOTE] 플리어의 혁신적인 이미지 처리기술

[산업일보]
FLIR가 개발한 UltraMax를 통해 혁신적인 이미지 처리가 가능할 것으로 보여 관련업계의 기대가 높다. 이 기술은 일반 열화상 이미지를 최고 네 배 더 많은 픽셀과 50% 낮은 잡음 레벨로 처리해 보고서에 삽입할 수 있게 해준다.

작은 물체도 크게 확대할 수 있으며, 더 정확하게 측정할 수 있다.

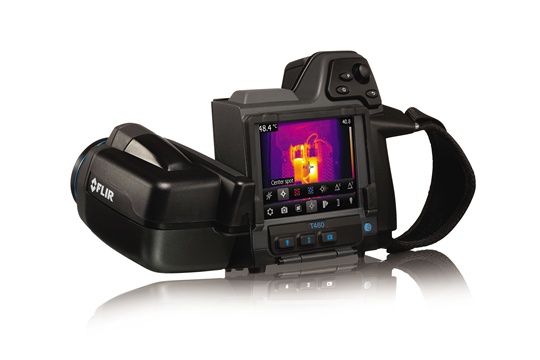

UltraMax는 화질개선 기술로서, FLIR의 T430sc, T450sc, T630sc 및 T650sc 카메라에 적용돼 여러 열화상을 촬영하고 그 데이터를 처리, 조합해 한 장의 열화상으로 만들어 준다. 그 결과 열화상의 픽셀을 네 배 증가시켜주며 풀-라디오메트릭 측정 데이터를 제공한다.

320x240 픽셀 분해능의 T430sc 또는 T450sc 카메라는 이제 FLIR UltraMax 기술을 적용해 640x480 픽셀의 이미지를 만들어준다. 마찬가지로 기본 분해능이 640x480 픽셀인 T630sc와 T650sc 카메라는 이제 이 기술로 1.2 메가픽셀의 고화질 열화상을 제공한다.

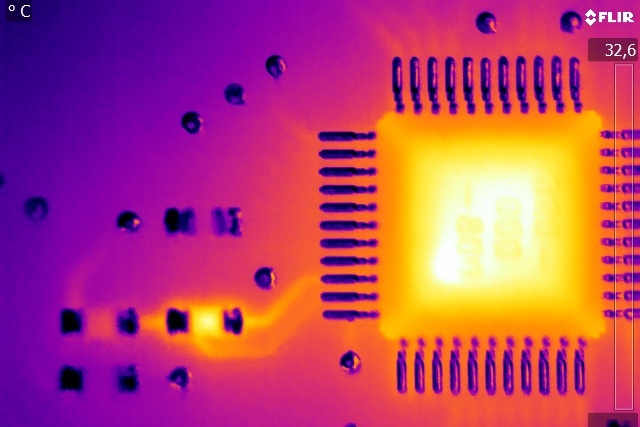

UltraMax 기술이 적용된 열화상은 더 선명하고 더 넓어서 작은 물체도 정확하게 측정하고 분석할 수 있다. 같은 면적에 네 배 더 많은 픽셀을 제공하므로 결과적으로 기전보다 더 작은 면적을 측정할 수 있다. 따라서 작은 물체의 경우, 측정 결과가 더 정확해 지는 것.

FLIR의 Tsc-시리즈 카메라에 탑재된 이 기술은 사람의 자연스러운 동작을 이용해 각기 서로 약간씩 옵셋 돼 있는 여러 장의 이미지를 캡처한다. 결국 한 장의 이미지에 들어 있는 것보다 훨씬 더 많은 데이터를 수집할 수 있다. 이 데이터를 조합해 한 장의 이미지를 만들면 이 이미지에는 카메라 자체의 디텍터보다 훨씬 더 많은 숫자의 픽셀이 포함된다. 또 여러 장의 이미지에 있는 비슷한 포인트의 데이터를 서로 비교해 픽셀 노이즈를 제거할 수 있어서 더 선명한 이미지를 얻을 수 있다.

FLIR UltraMax는 일초 이내에 16장의 열화상을 캡처한다. 이 이미지들은 모두 한 개의 jpg 파일로 카메라 내에 저장되며, 카메라 또는 소프트웨어를 통해 디스플레이 하면 한 장의 열화상으로 보인다. FLIR Tools를 이용하면 이미지 분해능을 더 향상시킬 수 있다. 이것이 UltraMax 기술의 특징이다.

FLIR T430sc 열화상 카메라의 분해능은 320x240 픽셀이므로 총 픽셀 숫자는 7만 6천 800개다. 그러나 UltraMax 기술을 적용한 T430sc 카메라의 열화상은 분해능이 640x480이며 총 픽셀 숫자는 30만 7천 200개로 증가한다. 예를 들어 FLIR T630sc 카메라의 열화상에 UltraMax 기술을 적용하면 1280x960 픽셀의 분해능과 1.2 메가픽셀의 열화상을 얻을 수 있다.
