리니어 테크놀로지 코리아(대표 홍사곽)는 미국 국방성이 규정한 군사규격 MIL-STD-1275D를 준수하는 서지 스토퍼 솔루션을 출시한다고 밝혔다.

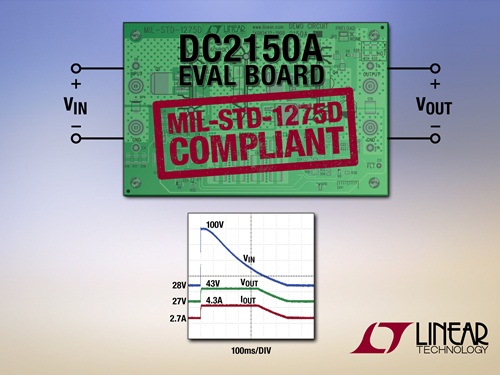

이 제품은 평가 보드 DC2150A로 데모된다. MIL-STD-1275D는 미국 국방성이 규정한 군사규격으로, 군사용 차량에서 28V DC 전원을 위해 지속적인 스테이트 및 과도 전압 특성을 규정하고 있다. MIL-STD-1275D에서 규정한 엄격한 써지, 스파이크, 리플 파형에 직면해 있을 때, DC2150A 는 출력 전압을 안전한 44V로 제한을 둔다.

대부분의 애플리케이션의 경우, 표준을 만족시키는 것은 44V를 견디는 디바이스 앞에서 DC2150A 회로를 위치시키는 것만큼 단순하다. DC2150A는 서지 스토퍼 IC인 LTC4366 및 LT4363을 이용하며 직렬 N채널 MOSFET을 제어하고, 부피가 큰 커패시터, 퓨즈, 인덕터, 과도 전압 써프레서를 활용한 기존의 션트 회로와 비교하여 솔루션 크기 및 비용을 감소시킨다.

DC2150A 는 최고 ±250V까지 입력 과도상태를 견딜 수 있으며 ±7V 리플 조건을 제외한 모든 조건에서 부하에 최소 4A 전류를 제공할 수 있도록 설계됐다. 이 때 가용 전류는 2.8 A로 감소된다. N채널 MOSFET 제품들은 전류 제한까지 출력 과부하에 대해 보호가 된다.

일관된 과전압 또는 과전류 조건은 타이머 지연이후 회로를 끄며, 회로는 쿨다운 싸이클 이후 자동으로 켜진다. 열 보호회로는 LT4363 제어된 MOSFET을 끄며 이 때 온도는 105oC를 초과한다.

DC2150A는 최대 부하 전류 및 500ms의 긴 100V 피크 서지를 견딜 수 있는 성능에 따라 4개의 어셈블리 옵션(DC2150A-A ~ DC2150A-D)이 있다. BOM(Bill of materials) 비용은 불필요한 보호 기능을 제거하는 보드 옵션에 따라 감소된다. 모든 기능을 갖춘 유일한 옵션인 DC2150A-C는 시장에 출시됐으며 각 150달러에 가격이 책정돼 있다. 솔루션은 통권 24호, 넘버 1, 아날로그 혁신에 대한 리니어 테크놀로지 저널 ‘High Voltage Surge Stoppers Ease MIL-STD-1275D Compliance by Replacing Bulky Passive Components’에 보다 자세히 기술돼 있다.
