자동화 테스트 이젠 간단 구현한다

[산업일보]

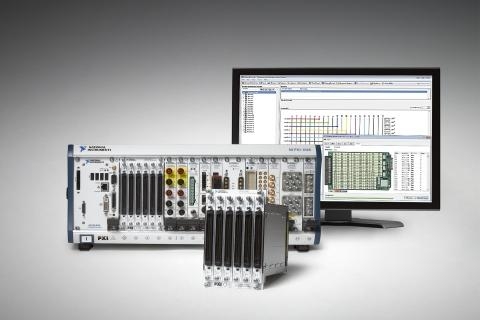

내쇼날인스트루먼트는 고밀도 스위칭 솔루션으로서 내부 모듈 확장을 통해 연결이 간단해진 혁신적인 아키텍처가 특징인 PXI용 NI SwitchBlock을 출시했다.

대량의 채널을 갖춘 까다로운 자동화 테스트 시스템을 위해 특수 제작된 NI SwitchBlock은 NI Switch Executive 스위치 관리 소프트웨어와 통합되어 스위치 구성, 라우팅, 프로그래밍 및 유지관리를 위한 간략하고 직관적인 옵션을 제공한다.

NI SwitchBlock은 4개의 PXI 슬롯을 차지하는 확장 가능한 캐리어로 구성되어 있으며 최대 6개의 스위치 모듈을 사용할 수 있다.

엔지니어들은 캐리어의 통합된 고전압 아날로그 버스를 사용하여 릴레이 카드를 대규모 매트릭스에 내부적으로 확장할 수 있어 단일 캐리어에 2,000개의 크로스포인트를 보유할 수 있다. 또한 이 같은 매트릭스를 NI SwitchBlock 확장 브리지로 확장할 수 있어 캐리어의 아날로그 버스를 통해 추가 캐리어로 확장할 수 있다. 엔지니어는 최대 4개의 NI SwitchBlock 캐리어를 결합하여 단일 PXI 섀시에서 최대 8,832개의 크로스포인트로 내부에 연결된 매트릭스를 구축할 수 있다.

이 같이 혁신적이 하드웨어 아키텍처 때문에 NI SwitchBlock은 대규모 자동화 테스트 시스템의 핵심으로 사용하기 위해 기타 PXI 계측기 및 I/O와 통합이 가능하다.

엔지니어는 NI Switch Executive 소프트웨어를 이용하여 전체 컨트롤을 위해 한 릴레이에 스위치 시스템을 그래픽적으로 구성할 수 있기 때문에 간단히 엔드포인트를 지정하여 여러 릴레이 카드의 신호를 자동으로 연결할 수 있다.

추가적으로 NI SwitchBlock을 MAC Panel과 Virginia Panel의 간편한 상호연결 솔루션과 결합하게 되면 여러 NI SwitchBlock 커넥터와 테스트 커넥터 간에 견고하고 손쉬운 커넥션을 제공할 수 있다.
