ST마이크로일렉트로닉스, 세계 최소형 TVS 다이오드출시

[산업일보]

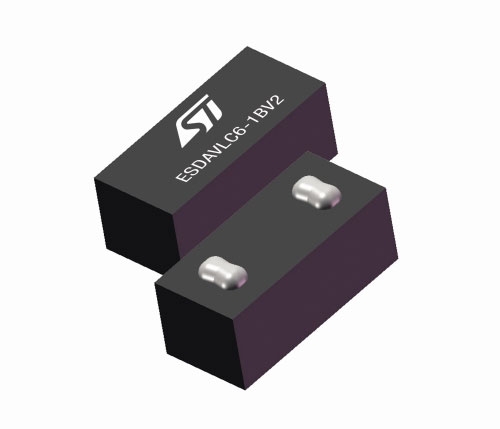

ST마이크로일렉트로닉스(STMicroelectronics, 이하 ST)가 세계 최소형 TVS 다이오드 ‘ESDAVLC6-1BV2’를 출시했다.

이번 신제품은 컨슈머 및 소형기기의 섬세한 전자장치들을 보호한다. ESDAVLC6-1BV2는 0.45 x 0.2mm의 업계 최소 표준 표면 실장 아웃라인으로 공급되는 최초의 제품이다.

이는 기존의 0.6 x 0.3mm 제품들보다 한 사이즈가 더 작은 것이다. 이러한 공간 절약이 설계상에 왜 중요한지는 스마트폰이나 태블릿 등에 탑재되는 다른 칩의 크기들과 비교해 보면 알 수 있다.

ST의 에릭패리스(Eric Paris) ASD&IPAD 제품 마케팅 이사는 “ST의 LSM303D와 같은 실내 내비게이션과 첨단 UI 등의 기능을 지원하는 모션센싱 IC도 3 x 3mm에 불과하며, 전력칩들 중에는 2 x 2mm 정도로 작은 제품도 있다. 각각 0.2mm에서 0.1mm 정도를 TVS 크기에서 잘라내야 부품 배치와 커넥션 라우팅을 간소화할 수 있다. 특히, 이러한 디바이스를 몇개씩 탑재한다면 더욱 절실한 문제다”라고 언급했다.

ESDAVLC6-1BV2 TVS 다이오드는 국제표준 IEC 61000-4-2의 요건을 완벽하게 충족시킨다. 배리스터와 같은 다른 유형의 정전기방전(ESD) 보호 장치들도 같은 사이즈로 나와있지만 이러한 보호 장치들의 효과는 일반적으로 TVS 다이오드만 못하다.

ST의 최신 ESDAVLC6-1BV2의 제한 전압은 같은 사이즈 패키지에 공급되는 경쟁 배리스터의 절반 정도에 불과해서 부품들을 더욱 안전하게 보호한다. 배리스터는 많은 애플리케이션에 사용될 수 있지만 수명이 줄기 때문에 정전기 방전을 제한할 때마다 점진적으로 보호 능력이 떨어진다.
