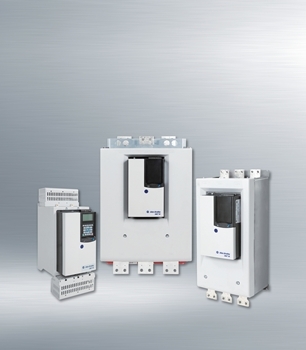

로크웰 오토메이션, Allen-Bradley SMC-50 저압 소프트 스타터 출시

[산업일보]
로크웰 오토메이션이 차세대 솔리드스테이트 스마트 모터 컨트롤러인 Allen-Bradley SMC-50 소프트 스타터를 출시했다.

SMC-50 소프트 스타터는 새롭게 설계된 3상의 완전한 전자식(Solid-state) SCR(Silicon-controlled Rectifier) 전원 구성 방식으로 전압을 더욱 정확하게 제어하고 드라이브보다 경제적이고 교차선(Across- the-line) 스타터보다 제어 성능이 우수한 모터 제어 장치를 원하는 장비제조사와 엔드유저를 겨냥한 제품이다.

첨단 감시 및 보호 기능, 다중 기동/정지 옵션, 제어 입출력 확장성 면에서 우수하며 사용자는 이같은 기능들을 통해 다운타임 감소 및 원활한 애플리케이션 실행을 위한 고급 모니터링 및 보호 기능을 수행하고, 모터 제어를 위한 효율성 개선과 고장 시간 단축, 제어력 향상을 도모할 수 있다.

프레임 C 및 D 추가로 더욱 다양해진 이 제품군은 정격 전압 AC 200-690V, 소프트웨어 90-25 amp 수준으로 180A부터 최대 520A의 전류범위와 9가지 기본 기동 모드와 6가지 정지 모드, 기타 몇 가지 저속 모드 기능을 갖춰 향상된 제어 기능 및 확장성을 선보인다. 20-COMM DPI 통신 모듈을 사용하면 DeviceNet™, EtherNet/IP™, Modbus, Profibus 등 여러 가지 네트워크에 연결할 수 있다. 또 하드웨어 확장 포트가 3개나 있어 디지털 및 아날로그 I/O 수를 늘리는 것은 물론 최적의 보호 모듈(PTC, 접지 폴트, 전류 피드백)을 추가할 수 있다.

마이크로프로세서 기반의 완전한 Solid-State 소프트 스타터는 모터의 시동 및 정지 효율을 극대화한다. 모터 스타터의 여러 가지 고급 모니터링 및 보호 기능을 이용하면 애플리케이션을 더욱 원활하게 실행할 수 있으며 가동 중단시간 동안 문제를 해결하기도 쉬워진다.

SMC-50 소프트 스타터는 전압 출력을 끌어올려 모터의 기동과 정지 효율을 극대화하도록 설계됐다. 예컨대 기존 기동 모드에서는 SMC-50 컨트롤러가 선택된 램프 시간 완료 전에 모터가 최고 속도에 도달했음을 감지하면 자동으로 모터에 최고 전압을 공급하지만 특허 받은 선형 가속 기동 모드에서는 기동 시 가장 낮은 기동 전류 프로파일과 일관성 있는 가속 시간, 향상된 토크 및 속도 제어 성능을 제공하며, 어느 기동 모드를 선택하든 실제 모터 기동시간과 최대 전류값을 기억했다가 설치와 프로세스 적용 시점에 활용한다. 애플리케이션에 따라 모터 정지 중에 전압 제어는 기동 중 전압 관리만큼이나 중요하다. 그래서 SMC-50 소프트 스타터는 자동 제로 스피드 차단 기술이 적용된 Allen Bradley® 스마트 모터 제동 기능을 내장해 추가 하드웨어나 피드백 장치 없이도 모터를 신속하게 멈춰 세운다.

SMC-50 소프트 스타터는 모터 보호와 고장 시간 단축을 위해 첨단 출력 감시 및 진단 기능을 내장하고 있기 때문에 모터 과부하 보호, 과다/과소 전압, 스톨 보호, 과다/과소 출력, 잼 제거, 과다/과소 전류, 과다 기동, 전류 및 전압 불균형, 출력 주파수 보호, 역률 보호, 예방 정비 고장 및 경보 등 사용자 구성이 가능하고 확장성 높은 고장 및 경보 기능을 제공한다.

SMC-50 컨트롤러는 에너지 절감 기능과 모터 와인딩 히터, 고장, 경보, 운전 이력을 기록하는 스냅샷 및 이벤트 로그 기능을 구비하고 있다. 기본 기능과 첨단 기능, 사용자 프로그래밍 옵션, 확장형 I/O 옵션, 네트워크 통합 기능을 겸비한 SMC-50 소프트 스타터는 모터 성능과 에너지 관리의 최상의 제품이라고 할 수 있다.

중공업산업의 펌프, 팬, 컴프레서, 짧은 컨베이어 등 부하가 크지 않은 애플리케이션에서 모터의 속도와 토크 조절용으로 적합하며, 자갈 분쇄기, 목재 파쇄기, 원심팬, 긴 컨베이어처럼 부하가 큰 중부하 등급의 다양한 애플리케이션 지원이 가능하다.
