프로세스컴포넌, M-Bus 센서 신속연결 방법찾다

기사입력 2015-08-31 15:43:20

[산업일보]
스웨덴의 프로세스컴포넌트(Processcomponent)는 M-Bus 센서를 OptoEMU 에너지 모니터링 시스템과 신속하게 연결할 수 있는 방법을 찾았다. Anybus M-Bus를 Modbus-TCP 게이트웨이에 이용함으로써 빌딩 관리자에게 실시간으로 빌딩의 데이터를 제공할 수 있게 되었으며, 이를 통해 모니터링 및 로깅, 청구서 발행을 수행할 수 있게 되었다.최신 빌딩은 콘크리트나 목재, 철강으로만 만들어지는 것이라, 그곳에는 냉난방은 물론, 수도, 전기 등과 같은 시스템들이 서로 연결된 복잡한 디지털 네트워크가 존재한다. 빌딩 관리자 및 시스템 통합업체들이 당면한 공통의 문제는 모든 시스템과 기계장치들이 서로 통신할 수 없다는 것이다.

한 가지 사례로 난방, 수도, 온도, 에너지 등을 위한 센서를 들 수 있다. 센서 및 미터기는 Modbus-TCP와 같은 네트워크상의 중앙 시스템 제어기로는 파악할 수 없는 M-Bus 프로토콜을 이용하곤 한다.

스웨덴의 시스템 통합업체인 프로세스컴포넌트(Processcomponent AB)는 구텐베르그(Gothenburg) 아파트 빌딩의 모니터링 시스템을 설치하면서 문제에 직면하게 되었다. 이 시스템은 72개의 아파트와 식료품점, 중앙 HVAC 시스템의 데이터를 수집해야 하고, 빌딩 주변에는 온도, 에너지, 수도를 위한 센서들이 설치되어 있었다. 문제는 이 센서들이 Modbus-TCP를 사용하는 Opto22의 OptoEMU 에너지 모니터링 시스템 및 M-Bus와 통신해야 한다는 것이었다.

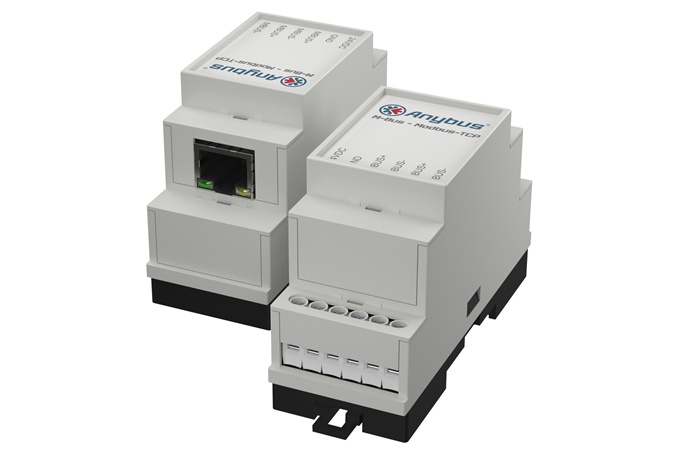

이러한 통신 문제를 해결하기 위해, 프로세스컴포넌트는 HMS 인더스트리얼 네트웍스(HMS Industrial Networks)의 Anybus M-Bus와 연결된 Modbus 게이트웨이를 채택했다. 이 게이트웨이는 M-Bus 신호를 디코딩하고, 이를 Modus 레지스터로 직접 매핑한다. 이러한 방법으로 센서는 OptoEMU에서 직접 판단하고, 수치를 확인할 수 있다.
