리니어 전력백업 공급 장치 크기·비용 줄여

기사입력 2016-01-07 17:17:00

[산업일보]

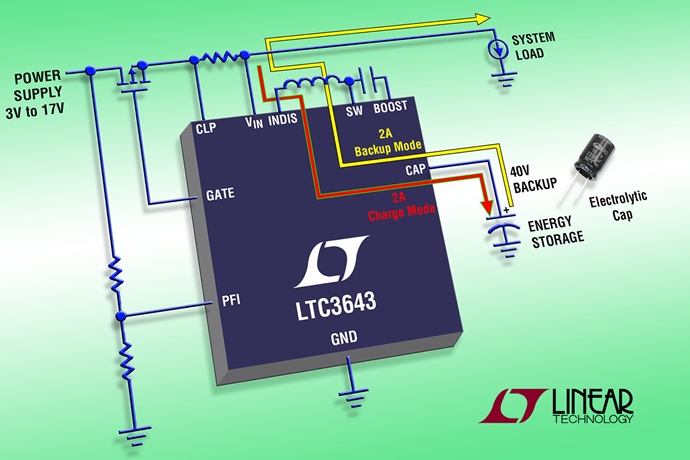

리니어테크놀로지코리아는 시스템 백업에 적합한 벅레귤레이터로 자동 전환되는 양방향 고전압 부스트 커피시터 차저를 출시했다고 밝혔다. PowerPath™ 기능을 내장한 단일 인덕터 토폴로지는 2개의 개별적인 스위칭 레귤레이터를 동작시키며 크기, 비용, 복잡도를 줄여준다.

백업 모드에서 입력 전원이 PFI 임계값 이하로 떨어질 대, 스텝업 차저는 반대로 백업 커패시터로부터 시스템 레일에 일정시간의 파워를 유지시키는 동기식 스텝다운 레귤레이터로 동작한다. 백업 기간 동안, 전류 지한은 2A~4A까지 프로그램 될 수 있다. 이 디바이스는, 높은 에너지면서 상대적으로 백업 기간이 짧은 백업 커패시터 시스템, 파워 오류 백업 시스템, 배터리 스택 충전 애플리케이션에 최적화 됐다.

백업커패시터를 충전할 때 LTC3643은 입력 전원에서 전류 제한을 정확하게 유지하면서 시스템 부하에 전력을 우선순위로 공급하기 위해 낮은 값의 외부 감지 저항을 사용할 수 있다. 입력 전류 제한은 전류 감지 저항에 대해 50mV 임계값으로 프로그램 될 수 있으며, 시스템 전력 소스가 커패시터 충전 전류를 감소시키는 것을 방지한다. 스텝다운 컨버터는 1MH 주파수로 동작하며, 외부 부품 크기를 최소화시킨다.

LTC3643은 PMOS 외부 스위치에 게이트 구동 신호를 제공함으로써 입력 전원에서 이상적인 다이오드 동작을 제공한다. 이 제품의 효율적인 전력 전달을 실현하면서 백업 모드 기간 동안 입력 전원 및 시스템 부하 간의 완벽한 절연을 제공한다.

LTC3643은 콤팩트하면서, 열성능이 강화된 24핀 3mm x 5mm QFN 패키지로 실장 됐으며 E 및 I 등급으로 -40℃~125℃ 범위에서 동작한다.
