맥심, 2채널 디지털 절연기 ‘MAX14933ㆍMAX14937’

공간 절약ㆍ시스템 간소화, 강력한 절연 기능 제공

기사입력 2016-06-02 15:10:40

맥심 인터그레이티드 프로덕트 코리아(대표 김현식)는 2일 강력한 절연 기능을 제공하는 2채널 양방향 디지털 절연기 ‘MAX14933’과 ‘MAX14937’을 출시했다.

MAX14933과 MAX14937은 맥심 4채널 디지털 절연기 MAX14930-MAX14932, MAX14934-MAX14936 시리즈 최신 제품이다.

이들 제품은 시간에 민감한 어플리케이션에 최상의 속도를 보장하고 전파 지연, 왜곡(Skew), 지터(Jitter)를 최소화 한다. 두 전원 도메인 간 절연 기능을 제공하며 정격 동작 전압 상태에서 30년 이상 사용할 수 있다.

맥심 2채널 양방향 디지털 절연기 MAX14933ㆍMAX14937을 적용한 어플리케이션 이미지

디지털 절연기는 많은 애플리케이션에서 옵토커플러(Optocoupler)를 대신해 쓰이고 있다. 절연 기능은 동일하면서 보드 공간과 전력 소비는 적기 때문이다.

MAX14933, MAX14937은 각각 2.75kVrms와 5kVrms의 고전압 절연성을 제공한다. 직류(DC)에서 최대 1.7MHz 데이터 전송률을 보이며, 클럭 스트레칭 유무에 상관없이 절연된 I2C(Inter Integrated Circuit) 버스에서 이용할 수 있다.

두 제품 모두 절연기 양쪽에서 독립적인 2.25V와 5.5V로 동작하며, 영하 40도~영상 125도 범위에서 동작하고 평가 키트가 제공된다.

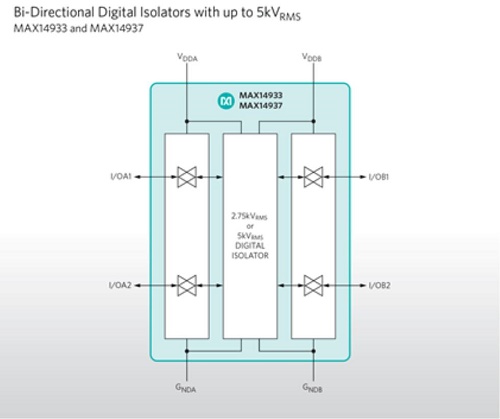

맥심 2채널 양방향 디지털 절연기 MAX14933ㆍMAX14937 블록 다이어그램 이미지

맥심 디지털 절연기는 다양한 공급 전압에서 동작하는 마이크로컨트롤러(MCU), 프로그래머블반도체(FPGA)와 유연하게 연동되며 전력 공급, 배터리 관리 시스템, 계측, I2CㆍSMBus(System Management Bus)ㆍPMBus(Power Management Bus)용 인터페이스 애플리케이션 등에 사용된다.
