레니쇼(Renishaw), 차세대 FORTiS™ 밀폐형 리니어 앱솔루트 엔코더 제품군 출시

[산업일보]
계측 전문기업 레니쇼(Renishaw)는 최근 발표자료를 통해 공작기계와 같이 열악한 환경에 사용하기 적합한 FORTiS 밀폐형 리니어 앱솔루트 엔코더 시리즈를 출시한다고 밝혔다.

FORTiS 설계는 RESOLUTE™ 엔코더 기술을 기반으로 하며 액체 및 고체 이물질 유입에 대한 높은 저항을 제공한다.

세로 방향으로 겹쳐진 상태로 부착된 립씰과 밀봉된 엔드캡이 있는 압출 인클로저를 특징으로 한다.

판독 헤드 본체는 블레이드에 의해 밀봉된 광학장치에 연결되며, 엔코더의 길이 방향으로 배치된 립씰을 따라 주행한다.

판독 헤드와 광학장치는 선형 축 이동 시 기계적 접촉 없이 엔코더의 앱솔루트 스케일(인클로저 내부에 고정) 위를 이동한다.

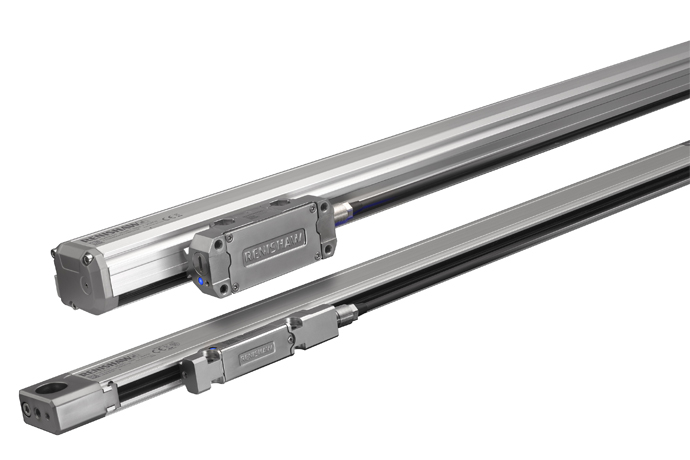

고객은 두 가지의 압출부 프로파일 중 공간요구사항에 적합한 것을 선택할 수 있다.

FORTiS-S™ 리니어 엔코더는 표준크기의 엔코더로 140mm~3,040mm의 측정길이를 지원하며 압출부 본체의 굴곡구멍을 통해 가공면에 직접 설치된다.

FORTiS-N™ 엔코더는 70mm~2,040mm의 측정길이를 지원하며 단면 압출부가 더 좁고 판독 헤드가 더 작아 협소한 공간에 설치할 수 있다. 이 모델은 두 개의 엔드캡 장착구멍 또는 강도가 더 높은 장착형 스파를 통해 가공면에 바로 장착할 수 있다.

레니쇼 FORTiS 총괄 기계 엔지니어 Ian Eldred는 ‘새로운 FORTiS 밀폐형 앱솔루트 엔코더 제품군은 수년 간 진행해 온 R&D 작업의 결정체다. 해당 제품은 기계적 베어링 지지부가 필요 없는 혁신적인 비접촉식 기계적 설계로 뛰어난 반복도와 낮은 히스테리시스, 개선된 측정 성능을 제공한다’며 ‘열악한 조건에서 5년 동안 진행한 가속 수명 테스트를 통해 새로운 고급 DuraSeal™ 립씰을 개발 및 개선했다. 이들은 마모 및 공작기계 윤활유에 대한 뛰어난 내성을 제공하고 공기 퍼지와 함께 사용할 경우 최대 IP64의 탁월한 밀봉 및 침투 보호성능을 제공한다’고 말했다.

이어 ‘FORTiS 앱솔루트 엔코더에는 특수 설계된 통합형 동조질량 댐퍼도 존재한다. 이 댐퍼는 동급최고의 30g 진동 내성을 제공하고 밀폐형 엔코더의 내성 한계를 확장시킨다’며 ‘FORTiS 엔코더는 빠르고 쉽게 설치가 가능하므로 고객들이 제조 및 정비시간을 절약할 수 있다’고 했다.
