Micrel, 푸시 버튼 리셋 IC ‘MIC2782’ 개발

기사입력 2012-03-28 09:38:42

[산업일보]

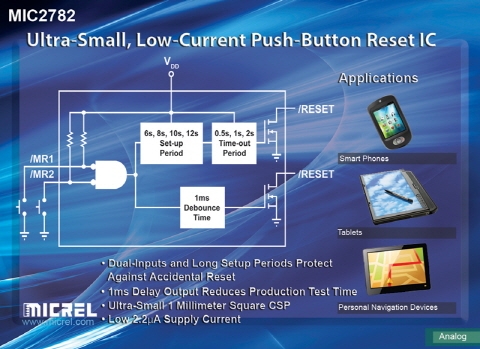

아날로그와 고광대역 통신, 이더넷 IC 솔루션 업체인 Micrel은 최소형 푸시 버튼 리셋 IC 중 하나인 MIC2782를 선보였다. 0.8mm x 1.2mm 칩 스케일 패키징 방식의 MIC2782는 이중 푸시 버튼 리셋 입력으로 구성돼 설정시간을 6초에서 12초로 연장시킨 것이 특징이다. 안전하게 하드 시스템을 리셋하기 위해 설계된 이중입력과 더 길어진 설정 시간은 스마트폰과 타블릿, e북, 셋 톱 박스, 개인 내비게이션 기기, 장난감 등에서 의도치 않은 시스템 리셋으로부터 기기를 보호한다.

MIC2782는 버튼을 눌러 6초 또는 8초, 10초, 12초로 설정기간을 설정하면, 0.5초, 1초 또는 2초 동안의 리셋 타임아웃 기간 동안 리셋 펄스를 생성할 수 있다. 이 기기는 또한 두 푸시버튼을 누르면 즉시 이를 나타내는 표시가 1초 동안 출력된다. 하나 또는 두 입력 모두를 릴리스하면, 바로 비활성화되는 기능을 가지고 있다.

MIC2782는 푸시버튼 입력 상에서 65kOhm 풀업 저항기를 제공한다. 설계자는 단일 푸시버튼 입력을 원하는 경우 이 두 푸시버튼 입력을 하나로 묶을 수 있다. 출력은 오픈 드레인(open-drain) 구조이며 전원 1.5V에서 0.5mA 전류로 강하시킬 수 있다. MIC2782는 1.5V~ 5.5V의 전압 범위에서 작동하고 3.3V에서 2.2mA의 전류만을 소비한다. 이 제품은 공간 절약형으로 출시됐으며 6-bump, 0.4mm 피치, 0.8mm x 1.2mm x 0.525mm 와퍼 레벨 칩 스케일 패키지(Wafer Level Chip Scale Package)로 나오며 섭씨 -40도 ~ +85도의 온도 범위에서 작동된다.
