[Technical News]원자 크기 수준의 금속 틈 세계 최초 제작

[산업일보]
미래창조과학부(장관 최양희)는 국내 연구진이 세계 최초로 원자 크기인 0.1 나노미터 너비와 밀리미터 수준의 길이를 가진 금속 틈을 제작하고, 여기에 밀리미터 크기의 파장을 가진 빛을 모으는데 성공함으로써 전자기파에 의해 유도된 전자 터널링 현상을 관찰하는데 성공했다고 밝혔다.

금속 틈은 틈새를 통해서만 빛이 투과하므로 파장보다 작은 구멍으로 인해 빛이 투과, 회절, 집속 하는 등의 현상을 관측하기에 유용한 구조를 뜻한다.

서울대 김대식 교수와 아주대 이상민 교수 등이 참여한 이번 연구는 미래창조과학부가 지원하는 기초연구사업(리더연구자지원)을 통해 수행됐으며, 연구결과는 물리학 분야의 세계적인 학술지 피지컬 리뷰 레터스(Physical Review Letters)지 온라인판에 표지논문으로 게재됐다.

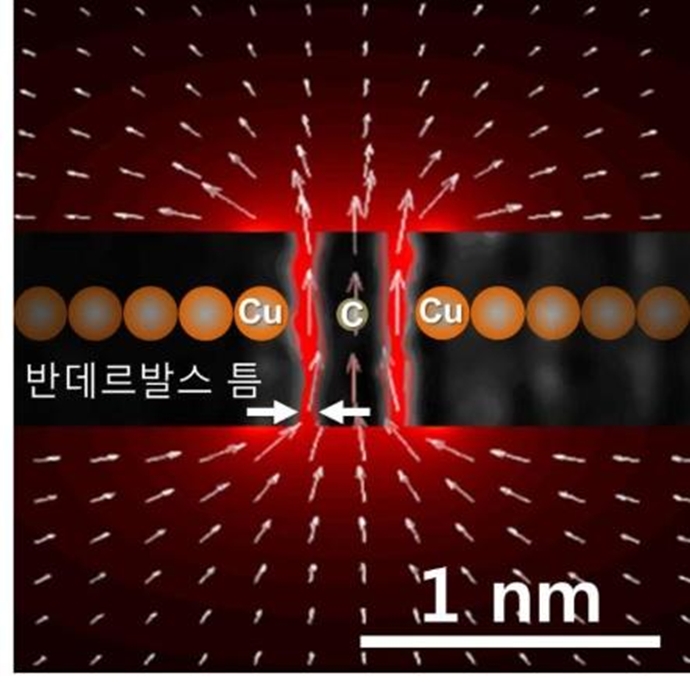

연구팀은 지금까지 파장이 밀리미터인 테라헤르츠파 빔 크기에 맞게 1 나노미터 틈 배열구조를 만들어 테라헤르츠파가 틈 내부에 강하게 집속됨을 관측한 바 있으며, 이번 연구에서는 평행하게 배열된 두 금속 필름 사이에 원자 크기인 0.1 나노미터 틈을 만들기 위해 이차원 물질인 그래핀을 수직으로 세워 금속 틈 사이에 끼워 넣은 구조를 제작했다.

이 구조를 통해 그래핀과 금속 사이에 존재하는 0.1 나노미터의 틈은 빛을 집속할 수 있는 이론적으로 가장 작은 공간이다. 이 틈을 수 밀리미터로 길게 만들어서 테라헤르츠파를 강하게 집속하는데 성공했다.

연구팀은 옹스트롬 크기의 틈 내부에 테라헤르츠파를 강하게 집속함으로써 틈 사이에 전기장이 최대 17V/nm까지 걸리는 것을 관측했고, 입사하는 테라헤르츠파의 세기가 증가할수록 전기장 집속도가 현저하게 줄어들면서 강한 광학적 비선형성이 나타나는 새로운 양자역학적 현상을 관측했다.

이러한 비선형 현상은 옹스트롬 크기의 금속 틈 사이로 빛이 집속될 때 두 금속 사이에 형성된 에너지 장벽의 한 쪽 방향으로 전자의 터널링이 우세하게 일어나면서 나타남을 규명, 옹스트롬 구조에서 양자역학적 현상을 다루는 연구 분야에서 선도적인 역할을 하게 됐으며 이를 통해 전자소자 분야 등 첨단분야 혁신의 가능성을 제시했다.

김대식 교수는 “테라헤르츠파를 파장보다 작은 구멍에 집속시키는 지난 10년 간의 노력을 통해서 틈의 크기를 밀리미터 수준에서 나노미터 수준까지 줄여왔고, 이번 연구를 통해서 원자 크기인 0.1 나노미터까지 도달하는데 성공함으로써 빛을 파장보다 천만 배 작은 틈에 집속시킨 것에서 세계 기록을 세웠다”고 말했다.

덧붙여 그는 “이를 바탕으로 원자 단위에서 강하게 일어나는 전자의 터널링 현상을 빛을 통해 측정하는 등 양자 크기 수준에서 빛과 물질의 상호작용을 관찰할 수 있도록 한 것은 원자 크기 수준에서 이루어지는 옹스트롬 광학의 발판을 마련한 것이다.”라고 연구의 의의를 밝혔다.
