이구스(igus)가 최근 발표한 슬립 링이 없는 케이블 드럼 ‘E-Spool’이 엔지니어들 사이에서 인기다.
이구스는 E-Spool을 다양한 산업현장에 적용하면서 확보하게 된 고객들의 적용사례를 바탕으로 제품 범위를 확장하고 있다고 밝혔다.

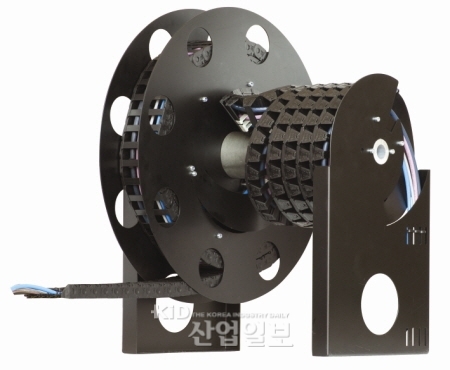

E-Spool
이구스는 간결함과 내구성, 이 2가지 장점을 E-Spool 시스템에 담았다. 기존 E2/000 시리즈의 e체인이 스풀을 통해 라우팅 됐다가 다시 최초의 위치로 돌아오게 되는 원리로, 간결하게 작동할 뿐 아니라 통합형 리턴 스프링으로 정확한 길이와 텐션을 보장해 주기 때문이다. 길이 선택은 0~4m, 4~7m, 7~14m의 총 3개 중 가능하며, 가이드 되는 케이블 수량에 따라 e체인(1400시리즈, 내부 폭 80mm, 125mm)의 선택도 할 수 있다.
E-Spool이 기존 케이블 드럼과 비교했을 때 훨씬 활용도가 높은 것은 Twisterband(트위스터 밴드)가 샤프트 브라켓(설치된 케이블에 인터페이스 역할을 함)과 스풀을 연결해 준다는 점 때문이다. 보통 기존 케이블 드럼에서 발생되는 슬라이딩 접촉과는 대조적으로 E-Spool은 케이블과 공압/유압호스 등이 하나의 시스템으로 연결돼 있으며 언제든지 대체나 수정이 가능하다. 트위스터 밴드(TB 30)는 최대 16mm 케이블 지름의 충분한 공간을 제공하며 더 많은 공간이 필요한 경우엔 체인 드럼 양쪽에서 케이블 라우팅이 가능한 형태로 제공된다.
이러한 장점들이 바로 E-Spool을 기존 케이블 드럼의 대체품으로 주목받게 한 이유다. 정지/지그재그 적용이 자유로워 체인을 두기 위한 추가공간이 필요하지 않아 좁은 공간에도 안성맞춤이다.
적용 분야는 리프팅 플랫폼, 정렬 라인, 모바일 크레인, 플랫폼 애플리케이션 또는 어셈블리나 그리퍼가 있는 프로세스 크레인 등으로 다양하다.
적용 사례 : 모바일 환기 시스템
E-Spool을 구입한 첫 번째 고객들 중 하나인 독일의 Becker Elektro Stapler Service는 자사의 환기 시스템에 이구스의 e체인을 적용했다.
과일이 서리를 맞아 개화를 하게 되면 한 해의 수확을 망치게 되는데, 바로 이것을 방지하는 것이 텔레스코픽 환기 시스템이다. 이 시스템은 특수 프로펠러로 과일 농장 위의 공기 순환을 도와 과일 나무 위에 서리가 내리는 것을 막아준다. 이동 반경은 수직으로 최대 10m, 주변 영역 6,000평까지 커버가 가능하다.
E-Spool은 이 시스템에 적용돼 미디어 및 에너지 케이블로 시스템 모터를 공급하는 역할을 하고 있다.
E-Spool을 구입한 첫 번째 고객들 중 하나인 독일의 Becker Elektro Stapler Service는 자사의 환기 시스템에 이구스의 e체인을 적용했다.
과일이 서리를 맞아 개화를 하게 되면 한 해의 수확을 망치게 되는데, 바로 이것을 방지하는 것이 텔레스코픽 환기 시스템이다. 이 시스템은 특수 프로펠러로 과일 농장 위의 공기 순환을 도와 과일 나무 위에 서리가 내리는 것을 막아준다. 이동 반경은 수직으로 최대 10m, 주변 영역 6,000평까지 커버가 가능하다.
E-Spool은 이 시스템에 적용돼 미디어 및 에너지 케이블로 시스템 모터를 공급하는 역할을 하고 있다.
