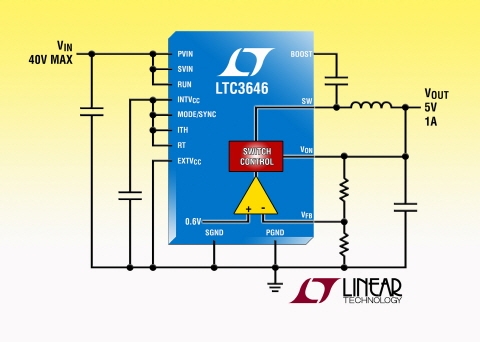

리니어 테크놀로지 코리아(대표 홍사곽)는 40V 입력이 가능한 동기식 벅 컨버터(제품명: LTC3646)를 출시했다고 밝혔다. 이 제품은 3mm x 4mm DFN-14 (또는 열 성능이 강화된 MSOP16) 패키지 에서 최대 1A 연속 출력 전류를 제공할 수 있다. 이 제품은 4V ~ 40V의 입력 전압 범위에서 동작하며, 소형 솔루션 풋프린트를 겨냥해 고전압 입력 성능, 고효율, 고속 스위칭 주파수가 필요한 자동차 및 산업용 애플리케이션에 이상적이다.
LTC3646은 스위칭 주파수를 2MHz 이상으로 설정해도 36V에서 3.3V로 스텝다운할 수 있는 독자적인 제어형 온타임 아키텍처를 사용하고 있어, AM 라디오와 같은 결정적인 주파수 대역에 스위칭 잡음에 의한 영향을 주지 않는다. 게다가, 10% 미만의 듀티싸이클에서도 매우 빠른 과도 응답을 제공할 수 있다. 내장된 동기식 정류는 95%로 높은 효율을 제공하며 140μA에 불과한 대기 전류만 요구해, 배터리 동작시간을 최대화시킨다. 3mm x 4mm DFN 패키지 (또는 MSOP-16E)과 소형 외부 부품의 결함은 다양한 고전압 애플리케이션을 위해 매우 콤팩트한 솔루션 풋프린틀르 제공한다.
LTC3646은 내장된 하이사이드 및 동기식 전력 스위치를 이용해 최대 1A의 고효율 출력을 제공한다. 이 제품에 내장된 스위칭 주파수는 200kHz 및 3.0MHz 사이에서 프로그램될 수 있거나 외부 클록으로 동기화될 수 있다. 고효율와 대기 전류가 겨우 140μA인 특징이 결합돼 매우 광범위한 부하 범위에서 고효율의 특성을 달성한다. 잡음에 민감한 애플리케이션의 경우, LTC3646은 전압 리플을 최소화하기 위해 강제적인 연속 동작 모드로 사용될 수 있다.
표준형 LTC3646은 2.0V ~ 30V의 출력 범위를 제공하는 반면, LTC3646-1은 0.6V ~ 15V에서 출력을 제공한다. 두 가지 버전 모두는 내장형 소프트스타트, 보상 회로 내장, 견고한 단락회로 보호 기능을 포함해 추가적인 기능들을 제공한다.
